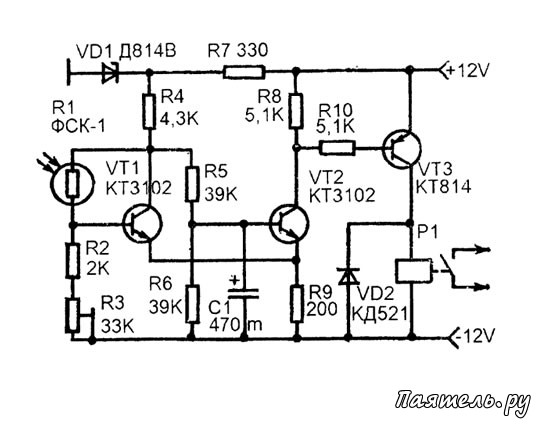

Устройство предназначено для включения уличного освещения с наступлением темноты и выключения с рассветом. Принципиальная схема показана на рисунке. Чувствительный элемент - фоторезистор R1. Фоторезистор включен между базой и коллектором транзистора VT1, поэтому при наличии освещенности этот транзистор открывается, поскольку сопротивление фоторезистора уменьшается, и следовательно увеличивается напряжение на его базе. В результате напряжение на его коллекторе падает и транзистор VT2 закрывается, а так же и транзистор VT3. Обмотка реле Р1 обесточена, его контакты разомкнуты, и освещение выключено. |
