| Схема модернизации усилителя Lanzar RK-1200C
|
| |
От оригинальной схемы данный усилитель отличается и элементной базой и режимами работы элементов в усилителе, что позволило не только значительно увеличить выходную мощность, а так же снизить THD. Принципиальная схема усилителя приведена на рисунке 1, краткие технические характеристики сведены в таблицу. Сразу следует оговориться, что собственный коэффициент усиления довольно высок (31 дБ) и при желании снизить уровень THD необходимо увеличить номинал резистора R9 до 680 Ом. |
 Подробнее... |
| Микросхема LA4525
|
| |

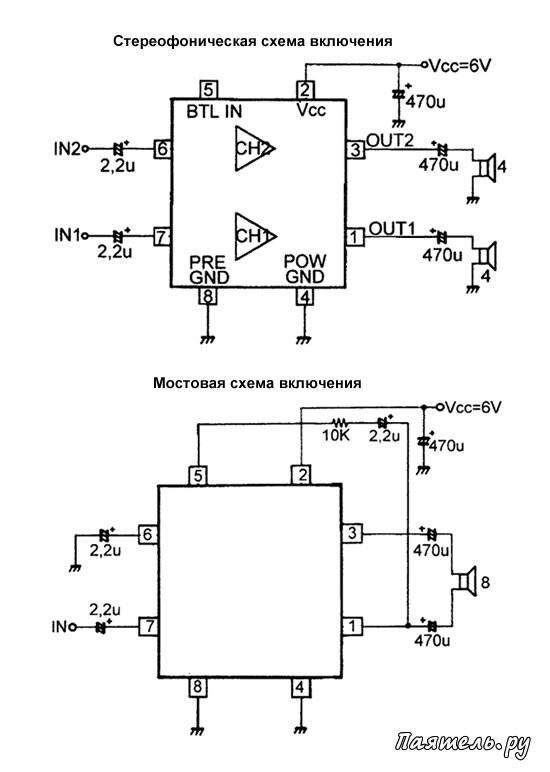

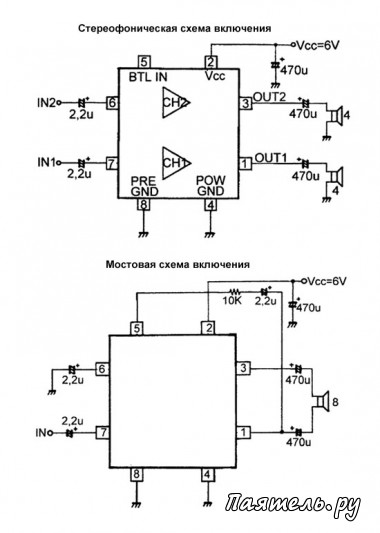

Микросхема LA4525 фирмы Sanyo, она предназначена для построения УМЗЧ портативной аппаратуры. Содержит два канала УМЗЧ с минимумом навесных элементов. Может работать как стереоусилитель, так и как моноусилитель, при мостовой схеме включения (с удвоенной мощностью). Выпускается в корпусе DIP8. Для обеспечения работы в мостовой схеме один из усилителей кроме прямого входа (выв. 6) имеет инверсный вход (выв.5). |
| Подробнее... |
| Микросхема LA4510
|
| |

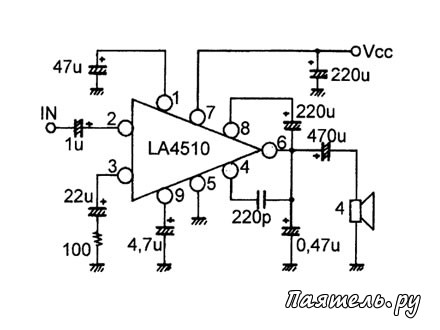

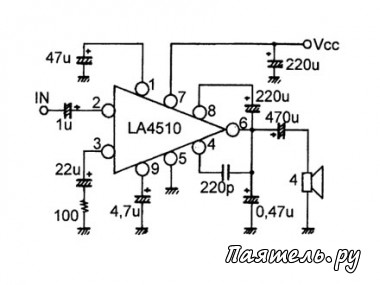

Микросхема LA4510 фирмы Sanyo, она предназначена для построения УМЗЧ портативной аппаратуры низкого класса. Сейчас используется во многих недорогих аппаратах китайского производства. Корпус SIP9 (выводы расположены только с одного торца). Может работать как на динамик 4-8 Оm, так и на головные телефоны 16-32 Оm. |
| Подробнее... |
| Схема усилителя для активной акустической системы
|
| |
Усилитель предназначен для питания активной акустической системы выходной мощности до 50W. Усилитель питается от трансформаторного источника на стандартном силовом трансформаторе мощностью 100W, предназначенном для получения переменного напряжения 36V. Вторичная обмотка перемотана так, чтобы сделать отвод от её середины. |
