| Схема простого индикатора радиации
|
| |
Две схемы простейших радиационных сигнализаторов, выполненных на базе счетчиков Гейгера, которые фактически не производят измерение радиации, а только озвучивают попадание радиоактивного излучения на датчик прибора. В результате, при естественном фоне прибор потрескивает, издавая примерно 15-25 щелчков в минуту (для счетчика Гейгера типа СИ-19). При поднесении прибора к предмету или зоне, в которой повышенная радиация, эти щелчки становятся намного чаще, и при опасном фоне переходят в ровный звук. |
 Подробнее... |
| Счетчики — микросхемы
|
| |
Среди множества типов логических микросхем большое значение имеют счетчики, — микросхемы, которые считают количество импульсов, поступивших на их вход, и это количество отображают на своих выходах в двоичном коде. На рисунке 1 показана схема четырех-разрядного двоичного счетчика, собранного на четырех D-триггерах (в каждой микросхеме К176ТМ2 содержится по два D-триггера). На микросхеме D1 собран формирователь импульсов, как известно контакты кнопки дребезжат всегда, и из-за этого вместо одного импульса может получиться несколько. Чтобы этого не происходило собран формирователь на RS-триггере на микросхеме D1. |
| Подробнее... |
| Сияющая снежинка со светодиодами
|
| |

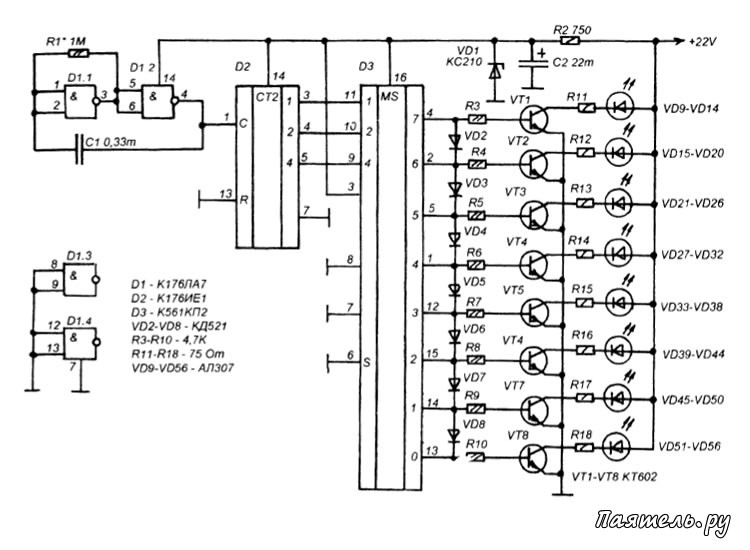

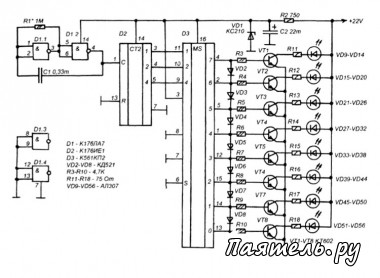

Елочная игрушка — крупная снежинка из матового оргстекла, либо сплетенная из светодиодов. Она сияет шестью лучами зеленого света, которые расходятся от её центра по её шести прожилкам-веточкам, постепенно увеличивая свою длину. Затем лучи гаснут и остается шесть точек в самом центре, и снова от них вытягиваются шесть лучей. Принципиальная схема автомата, переключающего светодиоды показана на рисунке выше. На схеме в коллекторной цепи каждого транзистора изображено, для простоты, по одному светодиоду, на самом деле — их шесть, включенных последовательно. |
| Подробнее... |
| Схема противоугонного устройства сигнализации
|
| |
Противоугонное устройство выполняет следующие функции : контроль за состоянием контактных датчиков (дверных выключателей освещения салона), контроль за системой зажигания. При открывании двери или (и) попытке завести двигатель любым способом включается акустическая прерывистая сигнализация и блокировка системы зажигания. После прекращения действия (закрывание двери, выключение зажигания) система переходит в ждущий режим после восьми секунд сигнализации. |
| Подробнее... |
|
