Схема датчика уровня тормозной жидкости

Схема датчика уровня тормозной жидкости

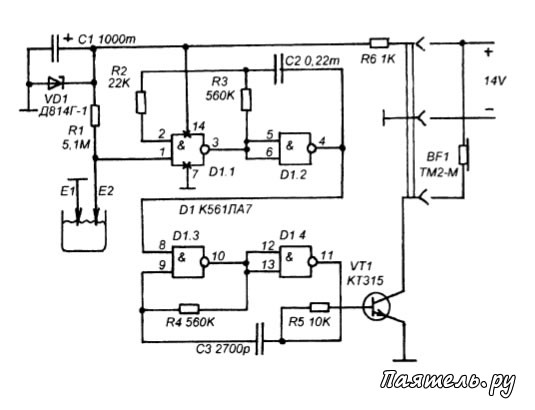

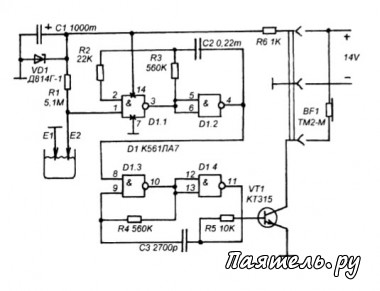

Известно что в некоторых автомобилях отсутствует сигнализация о не достаточном количество тормозной жидкости, в частности а/м Москвич-2141 (Святогор) имеет такую не доработку. На Жигупях имеется поплавок с контактами в бачке тормозного цилиндра, и когда тормозная жидкость начинает убывать зажигается сигнальная лампа на приборной панели, на "Москвиче" почему-то такого поплавка нет. Исправить положение можно при помощи электронного датчика (см. рисунок), который реагирует на изменение сопротивления между двумя контактными щупами Е1 и Е2. И в случае увеличения этого сопротивления подает прерывистый звуковой сигнал.
Подробнее...

Простой сигнализатор для Жигулей

Простой сигнализатор для Жигулей

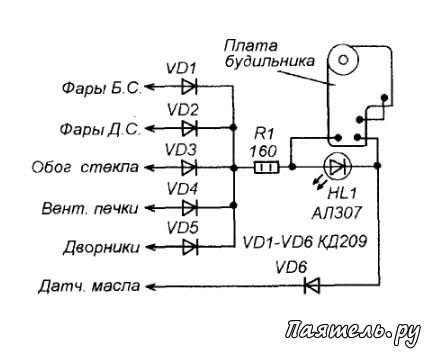

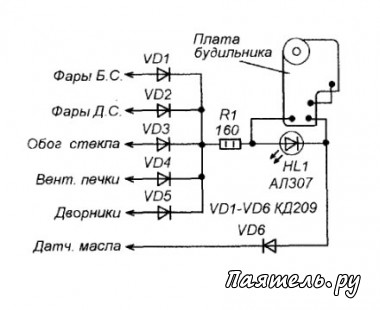

Многим известно, что в автомобиле ВАЗ-2105-06 есть недостаток цепи включения фар дальнего и ближнего света, стеклоочистителей, вентилятора печки и обогрева заднего стекла подключаются минуя замок зажигания. Поэтому, если эти цепи были включены, то и после выключения зажигания они остаются включенными. Каждый из этих потребителей нужно выключать своей кнопкой. Но так можно забыть что-то выключить, и через некоторое время стоянки с включенным дальним светом или печкой, обогревом стекла, аккумулятор может полностью разрядиться.
Подробнее...
