| Схема автосигнализации с двумя сигналами
|
| |

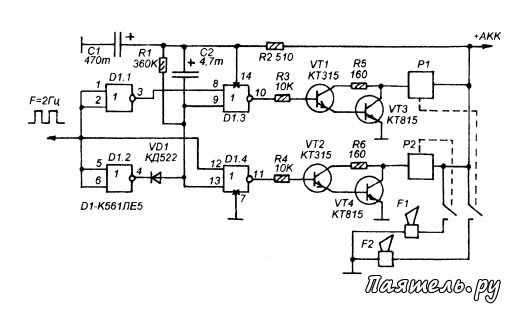

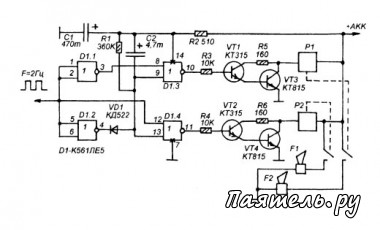

Обычно в работе автосигнализации используется штатное реле звукового сигнала, а выходной каскада включается параллельно кнопке подачи сигнала. При этом звучание сигнализации однообразно. Делать сигнализацию с сиреной на ВЧ-головке не всегда имеет смысл, да и громкость звучания будет недостаточной. |
 Подробнее... |
| Схема реле времени фотопечати
|
| |
Реле времени рассчитано на установку выдержки в пределах 1...999 секунд. Индикация цифровая в секундах. При помощи кнопок грубо и точно устанавливается необходимый временной период (число секунд на цифровом индикаторе), затем реле запускается при помощи кнопки "пуск" и начинается обратный отсчет (индикатор, при этом показывает сколько секунд осталось до окончания установленной выдержки). Как только на индикаторе устанавливается "000" включается электромагнитное реле и либо включает нагрузку в электросеть, либо выключает её (в зависимости от того, в какой из двух штепселей включена вилка нагрузки). |
| Подробнее... |
| Схема акустического реле
|
| |

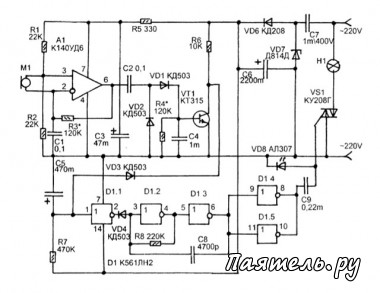

Речь идет о автоматическом выключателе освещения, который реагирует на голос человека, хлопок в ладоши. Затем включается освещение и горит в течении двух минут, затем свет автоматически выключается. Схема работает таким образом : звуковой сигнал воспринимается микрофоном М1, роль которого выполняет высокоомный телефонный капсюль типа ТОН-1600 (сопротивление катушки 1600 Ом). Сигнал усиливается операционным усилителем А1 и поступает на детектор на диодах VD1 и VD2. В результате, при возникновении звука на С4 появляется некоторое напряжение, которое открывает транзистор VT1. |
| Подробнее... |
|
