| Переговорное устройство (домофон)
|
| |
Это переговорное устройство предназначено для установки на входную дверь, кроме основной переговорной функции, оно позволяет дистанционно отпереть дверь при помощи электромагнитной задвижки. Преимущество схемы в использовании одного коаксиального кабеля для передачи речевых сообщений и для приведения в действие задвижки при помощи промежуточного электромагнитного реле, плюс дуплексная громкоговорящая система (можно разговаривать одновременно и без использования телефонных трубок). |
 Подробнее... |
| Схема переговорного устройства на микросхеме КР142ЕН12А
|
| |
Переговорное устройство предназначено для проводной симплексной связи между объектами. Особенности схемы: низкочастотный усилитель сделан на микросхеме стабилизатора напряжения, и не равноценность абонентских блоков (в одном блоке усилитель, источник питания, динамик, переключатель, а в другом только динамик и переключатель). |
| Подробнее... |
| Схема переговорного устройства
|
| |
Используя транзисторный усилитель можно собрать переговорное устройство, при помощи которого можно общаться на некотором расстоянии, в зависимости от длины проводов. Принципиальная схема переговорного устройства показана на рисунке 1. Оно состоит из двух совершенно одинаковых аппаратов, которые связаны между собой двумя проводами "1" и "2". Рассмотрим работу верхнего (по схеме) аппарата. На схеме переключатель S1 показан в не нажатом состоянии. Этот переключатель состоит из двух контактных групп, которые управляются одной кнопкой. |
| Подробнее... |

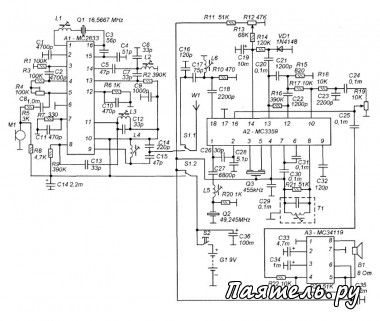

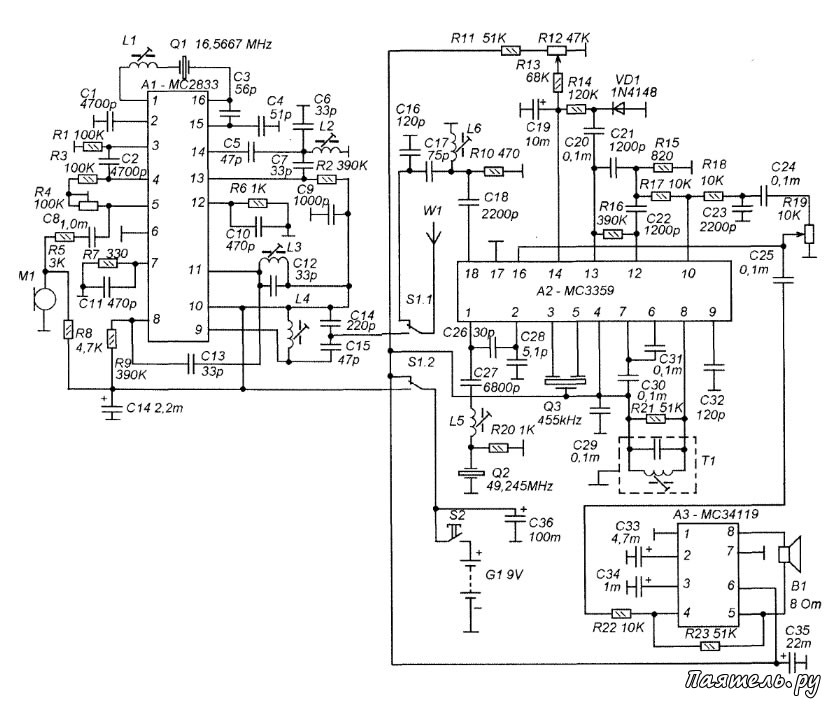

| Схема переговорного устройства на 49 МГц
|
| |
Радиоканалы многих беспроводных телефонов работают на частотах диапазона 45-50 МГц, на этих же частотах работают и многие маломощные радиостанции и средства связи, предназначенные для работы в бытовых условиях. Дальность связи при помощи таких устройств обычно не превышает 100-150 метров, а мощность передатчика не должна быть более 0,01 W.
В этой статье предлагается описание двух схем таких устройств, - одно устройство выполнено на специализированных микросхемах Motorola, как говорится, по всем правилам, и обеспечивает достаточно высокое качество и стабильность связи, второе устройство выполнено на микросхеме К174ХА34 и двух транзисторах, и по качеству работы (и себестоимости) ближе к хорошим игрушечным радиостанциям |
| Подробнее... |
|
