Схема стабилизатора для лампы

При работе светильника с обычной лампой накаливания при падении напряжения в сети до 180V и ниже, не только уменьшается яркость света, но и ухудшается его спектр, становясь вредным для зрения. А при повышенном напряжении лампа быстро перегорает. Конечно, нужен стабилизатор. На рисунке приводится схема несложного источника питания для лампы накаливания, обладающего несколькими важными достоинствами.

Подробнее...

Стрелочный вольтметр - Своими руками

Категория: Измерительные приборы

Вольтметр имеет два предела (и две шкалы) измерения 0...5В и 0..30В, причем переключение пределов производится автоматически. Прибор используется совместно с лабораторным источником питания, который выдает напряжение от 1,5 до 30В в зависимости от положения регулировочного переменного резистора. Вольтметр расположен над этой ручкой и имея два автоматически переключаемых предела измерения позволяет с большой точностью установить выходное напряжение в указанных пределах.

Подробнее...

Источник питания 0-15В (2-27В)

Категория: Источники питания

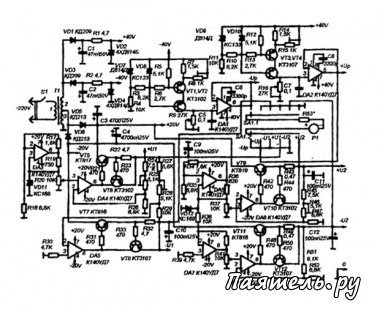

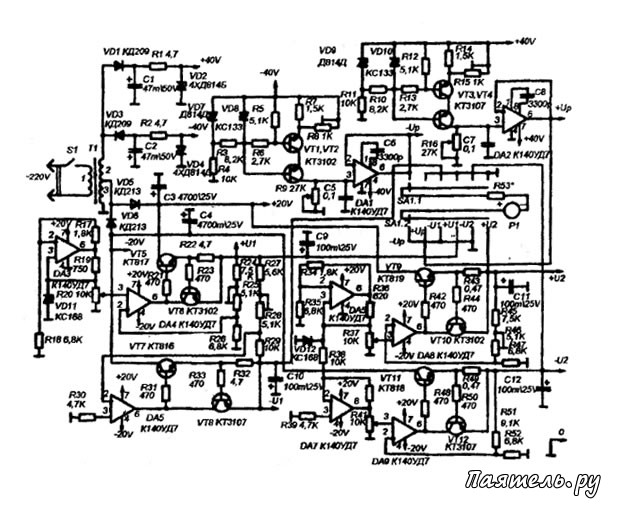

Этот источник питания вырабатывает три двухполярных стабилизированных напряжения: +/- 2...27В при токе нагрузки до 5 мА, +/- 0...15В при токе нагрузки до 100 мА и +/- 0-15В при токе нагрузки до 1А. Все источники имеют ограничитель выходного тока для защиты от перегрузки.
На ОУ DA1 и DА2 выполнены прецезеонные источники напряжения +/- 2...27В с максимальным током до 5 мА, которые отличаются высокой стабильностью выходного напряжения и в радиолюбительской практике их можно использовать при экспериментах с электронной настройкой радиоприемной или телевизионной техники, или при ремонте селекторов каналов или тюнеров телевизоров.

Подробнее...

Простой цифровой индикатор напряжения

Категория: Индикаторы

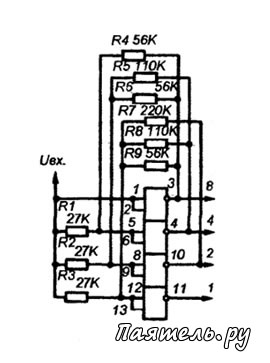

Для того, чтобы сделать простой индикатор напряжения с цифровой индикацией совсем не обязательно делать сложный АЦП на основе частотомера и генератора, управляемого напряжением или счетчика с матрицей резисторов для формирования ступенчато-возрастающего напряжения. В простейшем случае, если нет необходимости в большой точности и достаточно 1-1,5 разрядов индикации подойдет АЦП на основе цифровой КМОП микросхемы типа К561ЛА7 или К561ЛЕ5.
