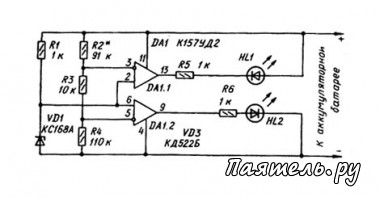

Индикатор построен на микросхеме К157УД2, содержащей два одинаковых операционных усилителя с достаточно мощными выходами. Для индикации состояния батареи служат два пластинчатых (импортных) светодиода, корпуса которых подпилены так, чтобы они выглядели как стрелки. На табло они располагаются рядом, одна стрелка смотрит вниз, другая вверх. При пониженном напряжении батареи (менее 11,8В) горит светодиод, изображающий стрелку, показывающую вниз, при нормальном напряжении (12,6... 14,3 В) оба светодиода погашены, а при повышенном напряжении (более 14,8В) горит светодиод — стрелка, показывающая вверх. |
