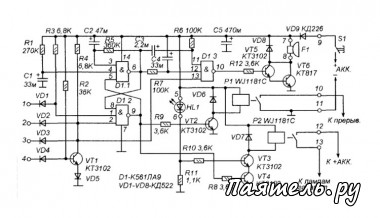

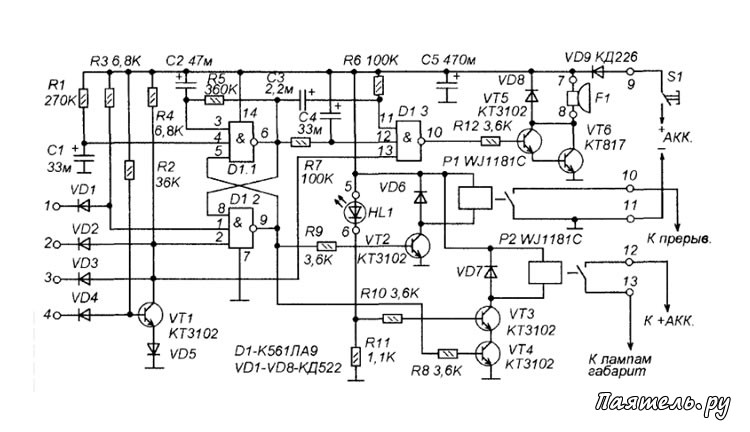

Автосигнализация предназначена для охраны отечественного автомобиля с контактной системой зажигания (ВАЗ-2101-2107) Сигнализация сделана на одной цифровой микросхеме малой степени интеграции, - К561ЛА9, содержащей три логических элемента. Несмотря на простоту схемы, сигнализация отличается хорошей стабильностью и широким набором функций. Схема работает со стандартными автомобильными контактными датчиками, которые устанавливают в дверных проемах, на капот и багажник автомобиля. Датчики замыкают охранный шлейф на «массу» автомобиля (общий минус). Датчики разделены на две группы, одна из которых вызывает моментальное включение сирены, а другая, - задержанное (на 5-10 секунд). Еще есть датчик включения зажигания, который относится к первой группе (моментальное включение сирены). |
