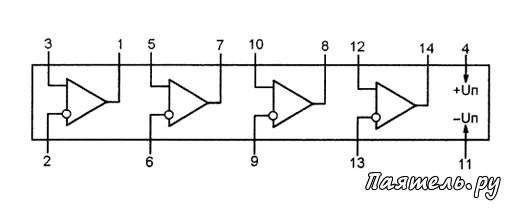

Схема разводки выводов операционных усилителей (табл.1)

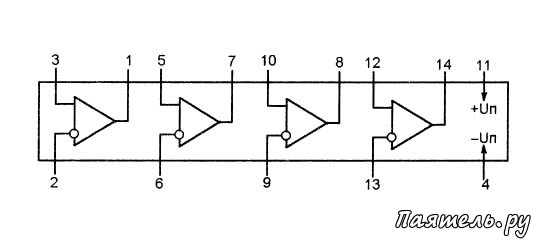

Схема разводки выводов операционных усилителей (табл.2)

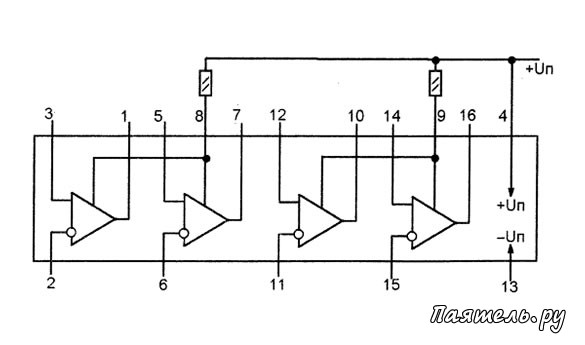

Схема разводки выводов операционных усилителей (табл.3)

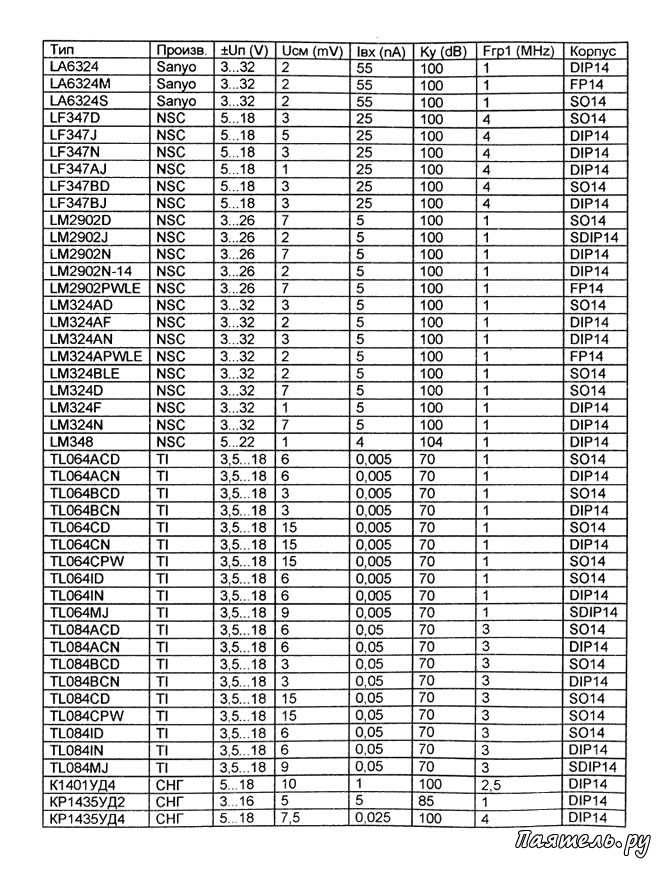

Таблица 1
±Un - допустимые пределы двуполярного напряжения питания, Ucm - напряжение смещения, 1вх - входной ток, Ку - максимальный коэффициент усиления, Fгp1 - граничная частота единичного усиления.

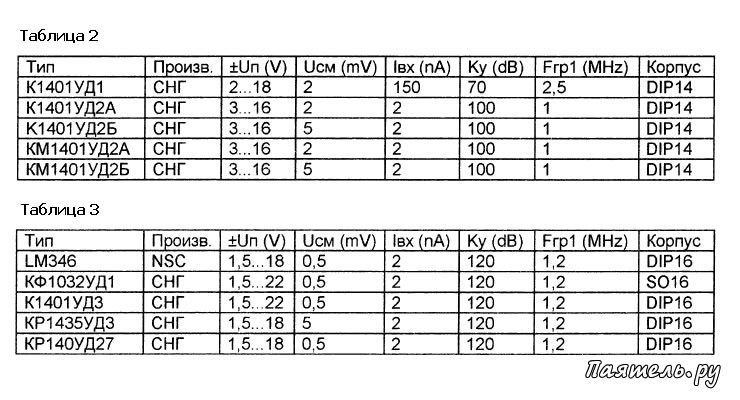

Таблица 2 и 3
 |
