| Схема передающей части УКВ радиостанции
|
| |

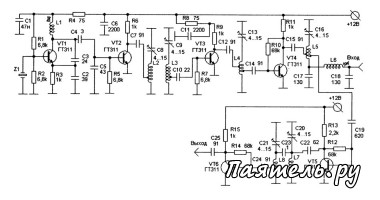

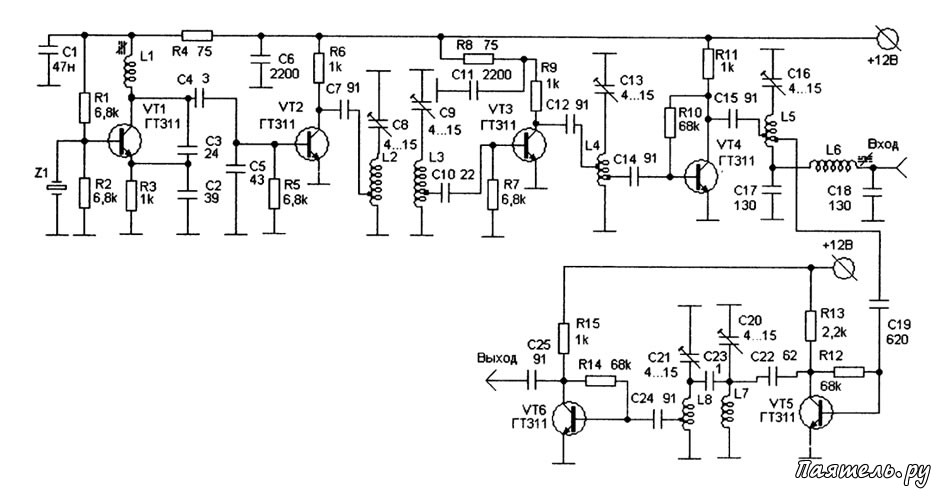

На рисунке приведена принципиальная схема передающей части одной их УКВ радиостанций на диапазон 145 МГц. Схема включает в себя гетеродин, смеситель и один из каскадов передающей части станции. На рисунке гетеродин выполнен на транзисторах VT1...VT4, смеситель - на транзисторе VT5 и первый каскад усиления сигнала передачи выполнен на транзисторе VT6. Далее сигнал должен подаваться на последующие каскады усиления и усилитель мощности. |
 Подробнее... |
| Схема смесителя на двухзатворном транзисторе
|
| |

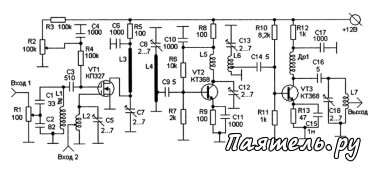

Схема смесителя передающей части радиостанции, в которой смеситель ВЧ выполнен на двухзатворном полевом транзисторе. Смеситель выполнен на транзисторе VT1. Он обладает низким уровнем шумов и значительным усилением, что очень выгодно при смешивании сигналов для передатчика. На первый затвор транзистора через Вход 2 поступает сигнал от кварцевого гетеродина с частотой 404 МГц. |
| Подробнее... |
| Схема двухтактного смесителя
|
| |

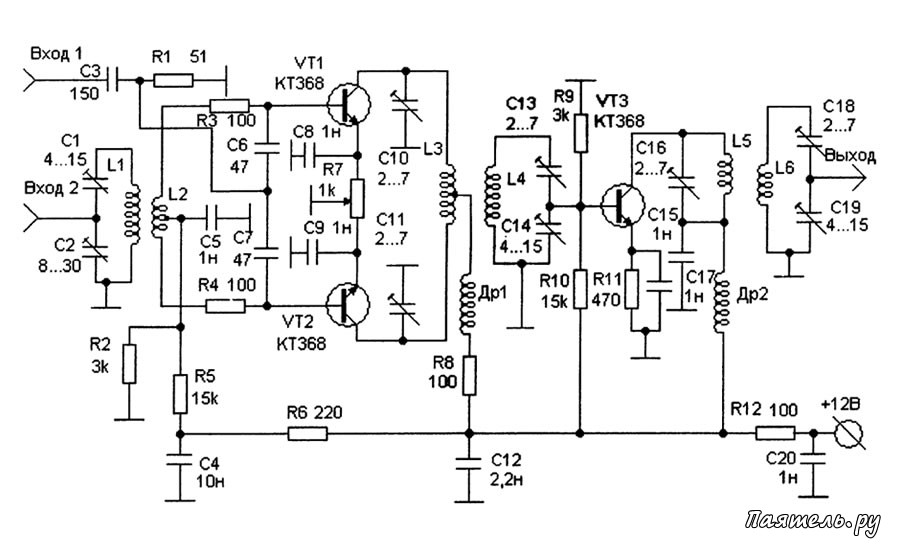

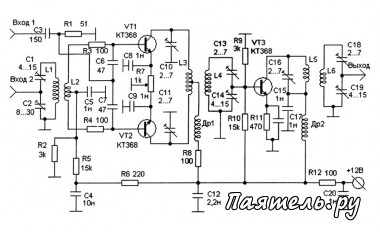

Схема состоит из смесителя, выполненного по двухтактной схеме и каскада последующего усиления полученного суммарного сигнала. На Вход 1 смесителя подается сигнал от внешнего передающего каскада, работающего в диапазоне частот 144...146 МГц. На Вход 2 поступает сигнал с частотой 288 МГц от кварцевого гетеродина. |
| Подробнее... |
| Схема УКВ Радиостанции 1296 МГц
|
| |

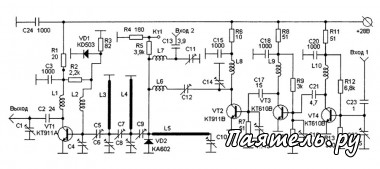

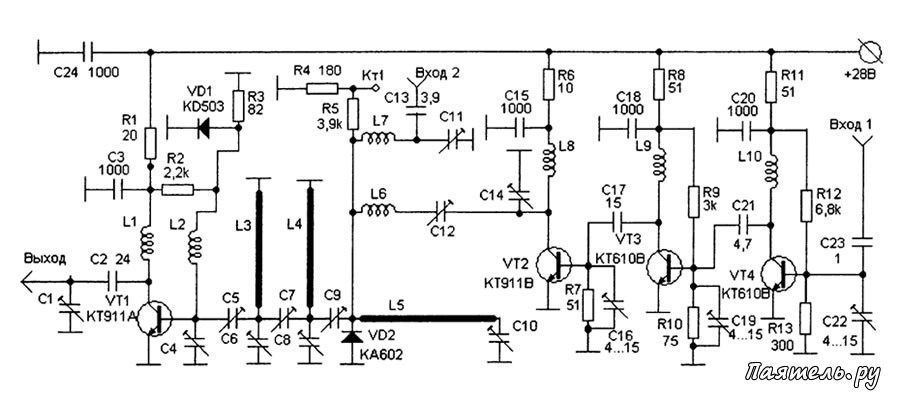

Аппаратура этого и более высокочастотных диапазонов в обычном транзисторном варианте довольно сложна для изготовления в домашних условиях. В этой статье я предлагаю вам познакомиться с организацией смешивания ВЧ сигналов несколько необычным способом с применением электронного прибора, называемого варактор. Варактор - это специальный диод, предназначенный для умножения ВЧ сигналов. |
| Подробнее... |
|
