Полевые транзисторы IRF...

Мощные полевые ключевые транзисторы с изолированным затвором, п-канальные, обогащенного типа.

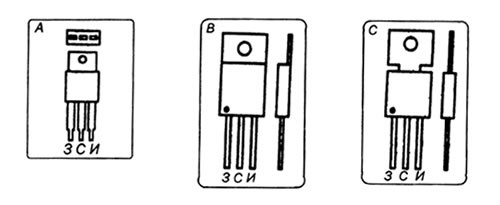

Тип транзистора Рис. Uс-и max (V) Ic max (A) P (max) W Rс-и (Ohm) Cи (Nf) Uз-и (отс) V Uз-и max (V) S (A/V) при Ic (A)
IRF230
IRF231
IRF232
IRF233
IRF234
IRF235
IRF236
IRF237
IRF240
IRF241
IRF242
IRF243
IRF244
IRF245
IRF246
IRF247
IRF250
IRF251
IRF252
IRF253
IRF254
IRF255
IRF256
IRF257
IRF300
IRF301
IRF305
IRF320
IRF321
IRF322
IRF323
IRF330
IRF331
IRF333
IRF340
IRF341
IRF342
IRF343
IRF350
IRF351
IRF352
IRF353
IRF360
IRF362
IRF420
IRF421
IRF422
IRF423
IRF430
IRF431
IRF432
IRF433
IRF440
IRF441
IRF442
IRF443
IRF448
IRF449
IRF450
IRF451
IRF452
IRF453
IRF510
IRF511
IRF512
IRF513
IRF520
IRF521
IRF522
IRF523
IRF530
IRF531
IRF532
IRF533
IRF540
IRF541
IRF542
IRF543		 А
А
А
А
А
А
А
А
С
С
C
C
А
А
А
А
С
С
С
С
С
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
С
С
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
А
В
В
В
В
В
В
В
В
В
В
B
B
B
B
B
B		 200
150
200
150
250
250
275
275
200
150
200
150
250
250
275
275
200
150
200
150
250
250
275
275
400
350
400
400
350
400
350
400
350
350
400
350
400
350
400
350
400
350
400
400
500
450
500
450
500
450
500
450
500
450
500
450
500
500
500
450
500
450
100
80
100
80
100
80
100
80
100
80
100
80
100
80
100
80		 9
9
8
8
8
6,5
8
6,5
18
18
16
16
14
13
14
13
30
30
25
25
22
20
22
20
4
4
5
3,3
3,3
2,8
2,8
5,5
5,5
4,5
10
10
8,3
8,3
15
15
13
13
25
22
2,5
2,5
2,2
2,2
4,5
4,5
4
4
8
8
7
7
9.6
8.5
13
13
11
11
5.6
5,6
4,9
4,9
9,2
9,2
8
8
14
14
12
12
28
28
25
25		 75
75
75
75
75
75
75
75
125
125
125
125
125
125
125
125
150
150
150
150
150
150
150
150
125
125
125
50
50
50
50
75
75
75
125
125
125
125
150
150
150
150
300
300
50
50
50
50
75
75
75
75
125
125
125
125
130
130
125
125
125
125
43
43
43
43
60
60
60
60
80
80
80
80
150
150
150
150		 0,4
0,4
0,6
0,6
0,45
0,7
0,45
0,7
0,18
0,18
0,22
0,22
0,28
0,34
0,28
0,34
0,085
0,085
0,12
0,12
0,14
0,17
0,14
0,17
1,3
1,3
0,008
1,8
1,8
2,5
2,5
1
1
1,5
0,55
0,55
0,8
0,8
0,3
0,3
0,4
0,3
0,2
0,25
3
3
4
4
1,5
1,5
2
2
0,85
0,85
1,1
1,1
0,6
0,75
0,4
0,4
0,5
0,5
0,54
0,54
0,74
0,74
0,27
0,27
0,36
0,36
0,18
0,18
0,25
0,25
0,077
0,077
0,1
0,1 		0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
1,3
1,3
1,3
1,3
1,3
1,3
1,3
1,3
2
2
2
2
2,7
2,7
2,7
2,7
1
1
1
0,45
0,45
0,45
0,45
0,7
0,7
0,7
1,3
1,3
1,3
1,3
2
2
2
2
4
4
0,3
0,3
0,3
0,3
0,6
0,6
0,6
0,6
1,2
1,2
1,2
1,2
1,8
1,8
1,8
1,8
1,8
1,8
0,135
0,15
0,135
0,135
0,35
0,35
0,35
0,35
0,6
0,6
0,6
0,6
1,45
1,45
1,45
1,45 		4
3,5
3,5
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
3
3
3
3,5
3,5
3,5
3,5
4
4
4
4
4
4
4
4
4
4
3,5
4
4
4
4
4
4
3,5
3,5
3,5
3,5
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
 20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20		 3-4,8
3-4,8
3-4,8
3-4,8
3-5
3-5
3-4,3
3-4,3
6-10
6-10
6-10
6-10
7-10
7-10
7-10
7-10
8-12
8-12
8-12
8-12
11-17
11-17
11-17
11-17
1-2,5
1-2,5
1-2,5
1,8-2,7
1,8-2,7
1,8-2,7
1.8-2,7
2.9-4
2,9-4
2,9-4
6-8
6-8
6-8
6-8
8-10
8-10
8-10
8-10
14-21
14-21
1,5-2,3
1,5-2,3
1,5-2,3
1,5-2,3
2,7-3,2
2,7-3,2
2,7-3,2
2,7-3,2
5-7,5
5-7,5
5-7,5
5-7,5
6,3-9,4
6,3-9,4
6-11
6-11
6-11
6-11
1,3-2
1,3-2
1,3-2
1,3-2
2,7-4,1
2,7-4,1
2,7-4,1
2,7-4,1
5,1-7,6
5,1-7,6
5,1-7,6
5,1-7,6
8,7-13
8,7-13
8,7-13
8,7-13		 5
5
5
5
6
6
4
4
10
10
10
10
8
8
8
8
16
16
16
16
12
12
12
12
2
2
2
1,8
1,8
1,8
1,8
3
3
5,2
5,2
5,2
5,2
8
8
8
8
14
14
1,4
1,4
1,4
1.4
2,5

2,5
2,5
2,5
4,5
4,5
4,5
4,5
5,5
5,5
7,2
7,2
7,2
7,2
3,4
3,4
3,4
3,4
5,6
5,6
5,6
5,6
8,3
8,3
8,3
8,3
17
17
17
17


Uc-и max - максимально допустимое напряжение между стоком и истоком (V). Iс max - максимально допустимый ток стока (А). Рmах - максимально допустимая мощность рассеяния на стоке (W). Rc-и - минимальное эквивалентное сопротивление сток-исток в полностью открытом состоянии (Ohm). Си - емкость стока (nF). Uз-и (отс) — максимальное напряжение отсечки между затвором и истоком (V). Uз-и max - пробивное напряж. затвор-исток (V). S(A/V) - крутизна ампер-вольтовой характеристики, от и до при Iс - ток стока (А) при котором измерялась
