Схемы простых антенн на диапазон 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод - диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то и широкополосность антенн диапазона 145 Мгц сравнительно большая. Это часто позволяет при выполнении такой антенны точно по указанным размерам обойтись без ее настройки. Для настройки антенн диапазона 145 Мгц необходим КСВ - метр, самодельный, либо покупной.


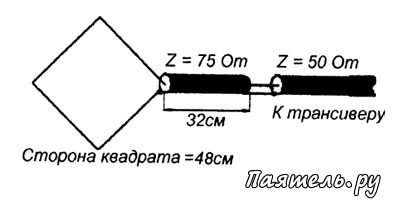

Более эффективной будет рамочная оконная УКВ антенна, показанная на рисунке 8. При питании антенны с бокового угла максимум излучаемой поляризации находится в вертикальной плоскости, при питании снизу, максимум будет в горизонтальной плоскости.

Рис.8
Схемы простых антенн на диапазон 145 МГцНо в любом случае антенна излучает волну с комбинированной поляризацией, как вертикальной так и горизонтальной, что благоприятно для связи с переносными и передвижными радиостанциями, положение антенн которых может меняться. Входное сопротивление оконной рамочной антенны 110 Ом.

Для согласования с 50-омным коаксиальным кабелем используется четвертьволновая секция из коаксиального кабеля волновым сопротивлением 75 Ом. Кабель должен идти перпендикулярно оси антенны, так долго как это воз-можно. Эта антенна имеет усиление примерно на 2 дб выше, чем четвертьволновая штырьевая оконная антенна.

При выполнении рамочных антенн из фольги шириной 6-20 мм, они не требуют настройки и работают в диапазоне частот значительно более широком, чем любительский диапазон 145МГц. Если полученная резонансная частота антенн оказалась ниже требуемой, то диполь можно настроить, используя перемычку из той же фольги, из которой сделана сама антенна.

Фольга замыкает полотно в углу, напротив точек питания. После настройки, контакт перемычки с антенной может быть обеспечен с помощью липкой ленты, которая прижмет перемычку к полотну антенны. К антеннам из фольги можно подводить значительные мощности, - до 100 Вт.

Наружная вертикальная антенна.

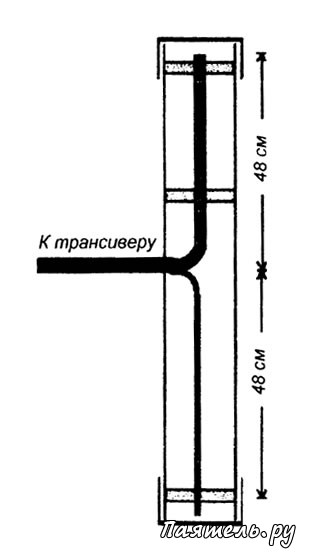

При размещении антенны вне помещения всегда встает вопрос о защите кабеля от атмосферных воздействий, об использовании антенного опорного изолятора, провода для антенн и т.д. На диапазоне 145 МГц эти проблемы можно решить, выполнив конструкцию антенны согласно рисунку 9.

Рис.9
Схемы простых антенн на диапазон 145 МГцВ центре пластиковой водопроводной трубы длиной 1 метр проделывается отверстие, в которое может туго войти коаксиальный кабель.

Затем кабель туда продевается, высовывается из трубы, оголяется на расстоянии 48 см, экран кабеля скручивается и опаивается на длине 48 см. Кабель с антенной заводится в трубку, сверху и снизу на трубу одеваются стандартные заглушки.

Влага-изолировать отверстие, куда входит кабель не составляет труда. Это можно сделать при помощи автомобильного силиконового герметика или быстро твердеющей автомобильной эпоксидки. В результате получаем красивую, влага-изолированную антенну, которая может работать в атмосферных условиях.

Для фиксации вибратора и противовеса антенны можно использовать 1-2 картонные шайбы, плотно надетые на вибраторы антенны. Трубу с антенной можно установить на оконную раму, на неметаллическую мачту, или разместить другим способом.

Простая коаксиальная кол-линеарная антенна.

Простую коллинеарную коаксиальную УКВ антенну можно выполнить из коаксиального кабеля. Преимущество такой антенны, показанной на рисунке 10, в том, что она не требует земли для своей работы и обеспечивает прижатую к горизонту диаграмму направленности. Антенна имеет усиление, теоретически, не менее чем на 3,5 дб по сравнению с четвертьволновым вертикалом.
