Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.


Дроссели L11 - L62 припаяны непосредственно между выводами входных разъёмов и проходных конденсаторов. Эти дроссели изготовлены плотной рядовой намоткой 24 витков медного эмалированного провода диаметром около 0,25 мм на оправке диаметром 3 мм и растянуты до длины 12 мм. Далее сигнал поступает на простейший шестиканальный фильтр первого порядка, обрезающий частоты выше примерно 22 кГц (для сабвуферного канала - выше 450 Гц).

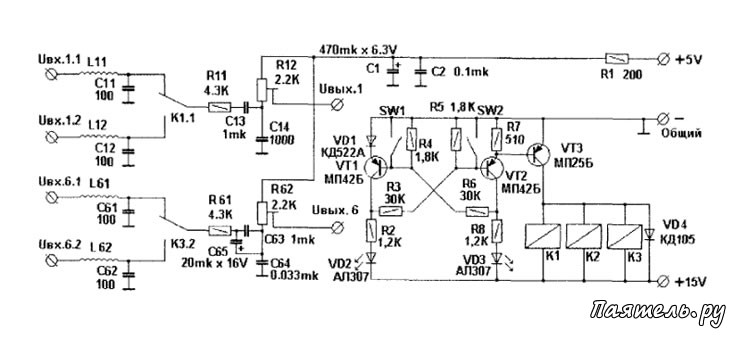

Рис.5
Дальнейшая фильтрация звукового сигнала производится следующим узлом. Можно, конечно, обойтись без него, но качество звука получится заметно хуже. В этом случае верхние по схеме выводы подстроечных резисторов регуляторов чувствительности R12, R22, R32, R42, R52, R62 следует подключить к общему проводу. Принципиальная схема переключателя входов усилителя показана на рисунке 5.

Особое внимание следует обратить на тип применяемых реле. Их контакты должны быть рассчитаны на работу при очень малых токах. Реле открытого исполнения с контактами из серебра не могут обеспечить устойчивого соединения при малом протекающем токе из-за оксидной плёнки на них. В результате получается нестабильное сопротивление контактов и повышенные низкочастотные шумы.

Можно применять реле с золочёными контактами или герконовые, рассчитанные на напряжение срабатывания 9-12 вольт. Я установил три реле РЭС-47 (паспорт РФ4500 417) содержащие по два переключающих контакта.

Реле должны чётко срабатывать при напряжении на обмотке около 12 вольт. Все конденсаторы ёмкостью 1000 пФ - слюдяные, остальные типа МБМ, желательно до 1991 года выпуска как справедливо указано в (Л6). Керамические конденсаторы применять категорически не рекомендую.

Переключением реле управляет обычный транзисторный триггер. Выбор нужного входа осуществляется кратковременным нажатием нужных кнопок SW1 или SW2. Меры для принудительного включения какого то определённого входа при подаче напряжения питания на усилитель не принимались. Ввиду разброса параметров транзисторов какой-то из каналов будет включаться всегда первым.

Принудительного включения определённого канала можно достичь, включив параллельно резистору R4 или R5 конденсатора любого типа ёмкостью около 1 мкФ Транзисторы триггера могут быть практически любые маломощные прямой проводимости (кремниевые или германиевые), выдерживающие напряжение коллектор-эмиттер не менее 15 В.

Допустимый ток коллектора транзистора VT3 должен быть не менее чем суммарный ток обмоток применённых реле. Вместо электронного триггера можно применить микропереключатель подходящих габаритов. Коммутировать входы усилителя непосредственно с помощью контактов переключателя не советую - потребуется вести длинные провода и контакты большинства переключателей в режиме микротоков работают весьма нестабильно.

Если усилителю предстоит работать только с одним источником сигнала то схему данного блока можно значительно упростить, оставив только элементы частотных фильтров.

Блок входных фильтров

Здесь происходит фильтрация помех частотами выше 20 кГц образующихся непосредственно в аналого-цифровом преобразователе звуковой карты транзисторным фильтром второго порядка. Это не такая простая задача, так как спектр помех вплотную примыкает к верхним частотам звукового диапазона. Затухание сигнала с частотами выше 20 кГц (с учетом вклада предыдущего блока) достигает 18 дб на октаву.

Данный блок собран на транзисторах, а не на операционных усилителях (ОУ) в основном по двум причинам. Первая - большинство ОУ требуют двухполярного питания.

Во-вторых - сравнительное испытание макетов фильтров на операционных усилителях (у меня в достаточном количестве были только К140УД6) и по данной схеме выявило некоторое преимущество в качестве работы транзисторной схемы в ходе прослушивания усилителя. Скорее всего, современные высокоскоростные ОУ позволят получить, по меньшей мере, не худшие результаты работы, но я не проверял на практике.

Коэффициент передачи тока базы применённых транзисторов должен лежать для нормальной работы в достаточно широких пределах от 100 до 400. Блок испытывался с различными типами маломощных кремниевых и германиевых транзисторов. Наилучшие результаты по субъективным ощущениям к моему удивлению оказались у блока выполненного на транзисторах П416Б.

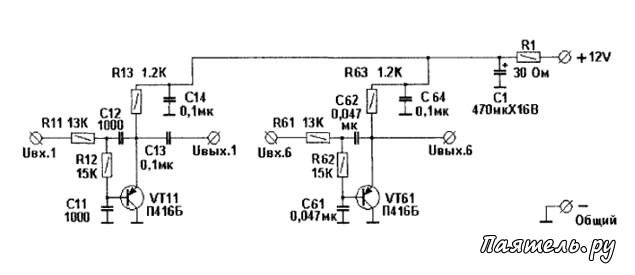

Рис.6
Но разница в звучании по сравнению с транзисторами типа КТ361Б или КТ3107Е оказалась небольшой. Если требуется увеличить подавление помех, то последовательно можно включить ещё один такой блок. Можно применить непосредственное подключение к эмиттеру транзистора предшествующего каскада без применения разделительных конденсаторов (рис. 6). Ослабление помех с частотой выше 20 кГц достигнет примерно 30 дб на октаву.

Виду того, что номиналы деталей схем фильтров каналов 1-5 одинаковы, то на рисунке изображён только один из них. Номиналы некоторых деталей сабвуферного канала и его схема незначительно изменены.

Все конденсаторы ёмкостью 1000 пф слюдяные, конденсатор С1 - любой малогабаритный электролитический, остальные конденсаторы типа МБМ. Конденсаторы С61 и С62 можно поставить ёмкостью по 0,05 мкФ. Отклонение номиналов всех остальных резисторов и конденсаторов (кроме С1 и Р1) не должно превышать 5% (желательно - 0,5. .1%) от номинала указанного на принципиальной схеме.
