В среде начинающих радиолюбителей - конструкторов часто возникают проблемы с управлением частотой различных генераторов, в том числе и задающих генераторов (30 радиопередающих устройств. В этой статье предлагаю вашему вниманию несколько вариантов простых схем управления частотой генераторов, которые, на мой взгляд, недостаточно широко описывались в радиолюбительской литературе.


Рис.5

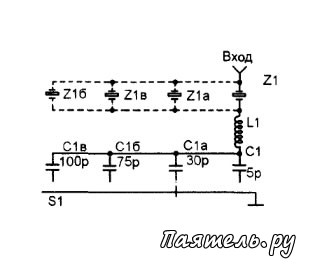

Мною проведен ряд экспериментов, в которых использовалось параллельное подключение нескольких кварцев. При этом использовалась экспериментальная установка, схема которой приведена на рис 4. Несколько изменена была только цепочка, состоящая из 21, L1 и С1. На рис. 5 показано, что параллельно кварцу Z1 могут быть подключены точно такие же по номиналу кварцы (Z1 a, Z16 и Z1b), изготовленные одним и тем же предприятием.

Катушка L1 должна быть подобрана именно для примененного в данный момент кварца Z1. К нижнему по схеме выводу катушки L1 подсоединены четыре конденсатора постоянной емкости (С1а, С1б и С1в), которые переключателем S1 могут поочередно подключаться на землю. Это как бы своеобразный имитатор конденсатора переменной емкости, созданный их элементов с фиксированной емкостью.

Продолжим далее описанный выше эксперимент с целью определить влияние числа подключенных параллельно одинаковых кварцев на ширину диапазона плавной перестройки кварцевого генератора.

Мною было проведено много экспериментов с различными кварцами. Не все кварцы с распростертыми объятиями принимали подключаемого к нему соседа, но большинство из них прилично работали с одним или двумя параллельными кварцами. Лучше других допускали параллельное подключение высокочастотные кварцы (13.5 ... 22,5 МГц), конструктивно выполненные в малогабаритных металлических корпусах.

Кварцы от радиостанции РСИУ (в цилиндрических карболитовых корпусах) работали не более чем с двумя параллельно подключенными такими же кварцами. Высокочастотные кварцы в малогабаритных металлических корпусах хорошо работали даже с тремя параллельно подключенными кварцами, но при этом тон биений становился дребезжащим и ухудшалась стабильность генерируемой частоты.

Рис.6

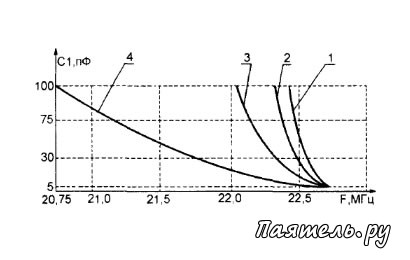

На рис 6 приведены графические зависимости частоты генерируемых колебаний от количества подключенных параллельно одинаковых кварцевых резонаторов на частоту 22,5 МГц.

Кривая 1 на рис. 6 получена при единственном кварце, кривая 2 - при двух параллельно подключенных кварцах, кривая 3 - при трех кварцах и кривая 4 - при четырех кварцах.

Ширина диапазона генерируемых частот при четырех подключенных кварцах впечатляет, но сигнал становится дребезжащим и стабильность резко ухудшается. Однако в некоторых случаях подобными явлениями стоит пренебречь, уделив побольше внимания жесткости конструкции генератора, жесткому креплению самого кварца и катушки L1.
