Для многих радиолюбителей основным источником радиоэлементов являются старые негодные платы от электронного оборудования оборонного назначения. В основном это транзисторы 2Т312, 2Т316, 2Т326, 2Т603, 2Т608, 2Т203, операционные усилители 140УД1, диоды Д18, Д20, Д219, 2Д503: и другие компоненты. Описываемый в этой статье трансивер построен в основном из таких компонентов, полученных в результате разборки неисправных плат.


Микрофонный усилитель выполнен на операционном усилителе А2. Сигнал от микрофона на него поступает через вывод 14 платы (рис.3) Напряжение на модулятор снимается с вывода 4 платы. Усиление каскада определяется сопротивлением резистора R10.

На этой же плате выполнена система АРУ. Напряжение ЗЧ с выхода демодулятора поступает на выпрямитель на диодах VD1 и VD2, и на базу транзистора VT3.

При увеличении среднего уровня этого напряжения сопротивление эмиттер-коллектор этого транзистора уменьшается и соответственно уменьшается напряжение на базе VT4. Это приводит к уменьшению напряжения на эмиттере VT4, которым питается первый каскад УПЧ основной платы (рис.1), соответственно уменьшается и усиление тракта ПЧ.

Для ручной регулировки усиления в режимах приема и передачи используются резисторы R15 и R16 соответственно. Эти резисторы изменяют напряжение смещения на базе VT4, а следовательно и напряжение на его эмиттере, которым питается первый каскад УПЧ. При переключении режимов "RX-TX" эти резисторы тоже переключаются, поэтому предварительные установки усиления для приема и для передачи при переключении сохраняются.

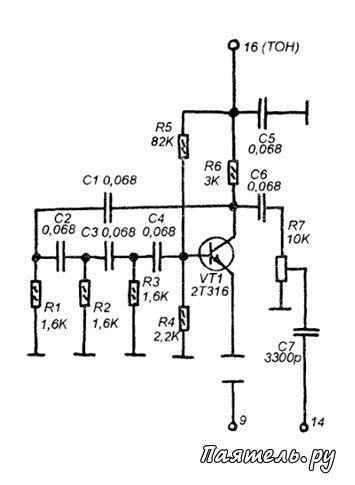

Рис.4
Телеграфный сигнал в данном трансивере формируется несколько необычно. Формирование происходит в режиме SSB, только вместо сигнала от микрофона, на вход микрофонного усилителя поступает переменное синусоидальное напряжение частотой 700 Гц от тонального генератора, схема которого показана на рисунке 4.

Напряжение питания на него поступает через телеграфный ключ, а уровень выходного напряжения устанавливается резистором R7. Частоту генерации можно изменить изменив номиналы конденсаторов С1-С4 (они должны быть одинаковыми).

Питается маломощный блок от обычного трансформаторного источника питания, принципиальная схема которого показана на рисунке 5. Переменное напряжение со вторичной обмотки трансформатора Т1 выпрямляется мостовым диодным выпрямителем на диодах VD1-VD4, затем пульсации подавляются конденсатором С3.

Далее напряжение стабилизируется на уровне 12 В параметрическим стабилизатором на транзисторах VT1 и VT2. Уровень фиксации напряжения устанавливается параметрами стабилитрона VD5. Пульсации выходного напряжения окончательно подавляются конденсатором С6.

Для переключения режимов приема и передачи, для переключения антенны и блокировки в режиме приема выходного усилителя мощности используется реле PL1 (рисунок 6).

Конструктивно, большинство деталей маломощного блока трансивера смонтировано на пяти печатных платах из одностореннего фольгированного стеклотексталита. Схемы расположения элементов и разводки этих плат показаны на рисунках.

Все постоянные резисторы используются типа МЛТ по мощности, условно обозначенной на схемах. Переменные резисторы для регулировок — малогабаритные типа СП3-4а на мощность 0,125 Вт. Подстроенные СП-43 на такую же мощность. Постоянные конденсаторы в контурах типа КТ или КД с минимальным ТКЕ, подстроечные — КПК-МН. Остальные постоянные типа К10-7, KM, К50-35, К50-6, К50-16.

Электролитические конденсаторы могут быть и К53 установленные вертикально. Переменный конденсатор КПЕ-2В от старой ламповой магнитолы, можно использовать любой сдвоенный переменный конденсатор с воздушным диэлектриком с максимальной емкостью не менее 2x150 пф.
