Идеальный способ упрощения поиска неисправностей в схеме телевизора - подключение внешнего источника питания с необходимым набором выходных напряжений. Но вот схем подобных блоков в доступной мне радиолюбительской литературе я не припомню. Одна из проблем заключается в весьма большом разнообразии требуемых наборов стабилизированных выходных напряжений для питания различных моделей телевизоров. Количество разных напряжений одновременно снимаемых с блоков питания современной телевизионной аппаратуры, очень часто доходит до 5...6.


Следует отметить, что в разные годы трансформаторы типа ТС-180-2 (ТС-180-2ВУ как. кстати, и ТС-160, выпускались с немного разным количеством витков обмоток. Но схема трансформатора с указанием реального количества витков обычно напечатана на бумаге, изолирующей сверх у обметки. Это позволит откорректировать параметры вновь наматываемых обмоток.

Можно трансформатор изготовить и на базе более мощных сетевых трансформаторов от старых цветных унифицированных телевизоров 1 или 2 поколений (например. ТС-200К. ТС-250 2, ТС-270-1 и других). Зная необходимое напряжение вторичных обмоток по данным таблицы.

1. Очень легко пересчитать необходимое число витков вторичных обмоток. Можно даже одновременно использовать 2...3 трансформатора меньшей мощности для питания различных стабилизаторов, но этот вариант нельзя назвать дешёвым и оптимальным.

Все не электролитические конденсаторы этого блока должны быть керамическими или плёночными. Рабочие напряжения конденсаторов, подключенных к диодным мостикам, для повышения надёжности работы аппарата должны быть.

2...2.5 раза больше постоянных напряжений на выходах соответствующих выпрямителей при штатной работе.

Изготовленный блок питания, с указанными в таблице моточными данными трансформатора полностью сохраняет работоспособность в интервале сетевого напряжения от 176 до 253 В.

Рис.3

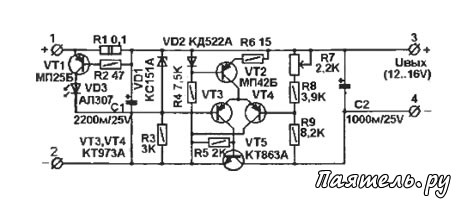

Стабилизаторы напряжения выполнены в виде функционально законченных узлов. Схема первого из них с регулируемым выходным напряжением от 12 до 16 В показана на рис. 3. Всего в приборе установлено два таких одинаковых блока (А2 и A3). Регулирующий транзистор VT5 закреплён на общем радиаторе.

Стабилитрон VD1 и резистор R3 представляют собой источник опорного напряжения. На резисторе R1 и транзисторе VT1 собран узел ограничения тока короткого замыкания. При увеличении тока нагрузки блока свыше 2А транзистор VT1 открывается и шунтирует источник опорного напряжения.

Для повышения эффективности работы защиты следует в разрыв коллектора транзистора VT2 включить любой маломощный кремниевый диод анодом вверх (по схеме) На транзисторах VT3 и VT4 собран дифференциальный усилитель сравнивающий опорное напряжение с напряжением выделяющимся в точке соединения резисторов R8, R9 На транзисторе VT2 собран стабилизатор тока для дифференциального усилителя

Потенциометром R7 (кривая регулировки сопротивления группы А) осуществляется плавная установка выходного напряжения.

Ток срабатывания защиты регулируется подбором номинале резистора R1. Светодиод VD3 выполняет функцию индикатора перегрузки блока. Желательно чтобы это был какой-нибудь супер яркий светодиод красного цвета свечения. Если требуется индикатор включения блока, то в его качестве можно использовать любой супер яркий светодиод зелёного цвета, поставив его вместо диода VD2. В этом случае следует взять резистор R6 номиналом 62 Ома. Эта мера попутно несколько уменьшит ток короткого замыкания блока.

После сборки и включения питания следует вращая движок потенциометра R7 проверить пределы регулирования выходного напряжения. Подбором резистора R9 производится установка нижнего порога напряжения. подбором R8 - верхнего. Регулировка остальных стабилизаторов производится аналогично ввиду сходства принципиальных схем, поэтому в дальнейшем на этом вопросе останавливаться не буду.

В случае самовозбуждения стабилизатора следует установить между базой и коллектором транзистора VT4 малогабаритный керамический конденсатор любого типа ёмкостью 1000...3000 пФ на рабочее напряжение не менее 63 В

Рис.4

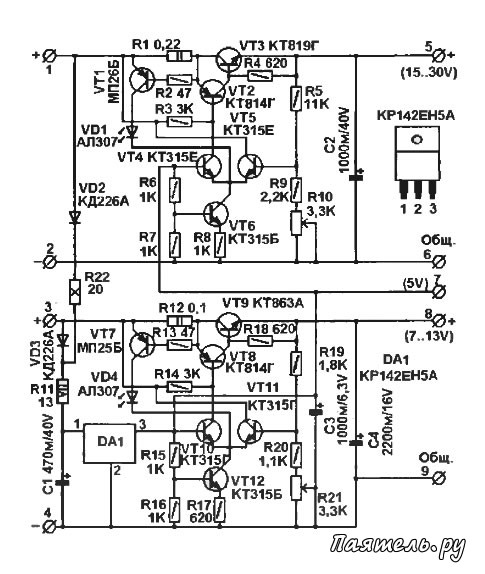

Следующий блок (А4) содержит три линейных стабилизатора напряжения. Два регулируемых - 7-13 В и 15-30 В и один не регулируемый на выходное напряжение 5 В. Источником опорного напряжения двух первых регулируемых стабилизаторов служит третий пятивольтовый стабилизатор собранный на интегральной микросхеме DA1 Принципиальная схема данного блока стабилизаторов изображена на рис. 4.

Ток срабатывания защиты каналов регулируется подбором резисторов R1 и R12. Потенциометром R10 регулируется выходное напряжение 15...30 В, а потенциометром R21 - напряжение 7...13 В. Оба потенциометре с кривой регулировки сопротивления группы А (линейная зависимость от угла поворота). Параллельно конденсатору С1 полезно установить стабилитрон типа Д816В. Эта очень простая мера позволит избежать превышения допустимого напряжения на входе микросхемы DA1 но, правда, немного ухудшит экономичность блока.

Данный стабилитрон закрепляется на общем радиаторе гайкой М4 через тонкие слюдяные прокладки. Микросхема DA1 установлена на алюминиевом радиаторе с площадью охлаждающей поверхности не менее 125 см2. Вместо этого ее можно закрепить непосредственно на металлическом шасси через тонкую слюдяную прокладку, покрытую с двух сторон тонким слоем тепло-проводящей пасты КПТ-8.
