В статье рассматривается осциллограф С1-65. Это довольно громоздкий прибор, в недавнем прошлом модель С1-65 (и С1-65А), можно сказать, была хитом радиоэлектронной промышленности. Ими оснащались практически все советские предприятия, производящие электронную технику военного и гражданского назначения.

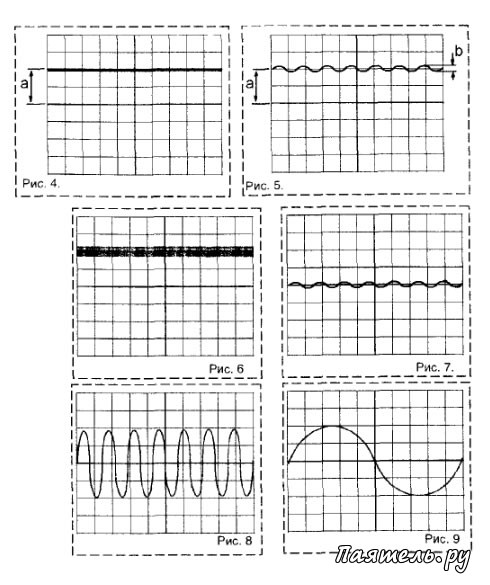

Предположим усилитель находится в состоянии покоя (на его вход сигнал не поступает). Тогда на коллекторе транзистора будет некоторое постоянное напряжение, допустим, 2V. Осциллограф, включенный между общим минусом и коллектором данного транзистора покажет постоянное напряжение 2V (рис.4).

Но если, на вход усилителя подать синусоидальный сигнал, то он. усилившись, будет тоже присутствовать на коллекторе. На рисунке 5 показано как это будет выглядеть на экране осциллографа. Здесь, величина «а», - это величина постоянной составляющей, а величина «б» - переменная составляющая.

В реальном случае, «змейку-синусоиду» можно с первого раза и не увидеть, - на экране может быть видна смещенная (на величину постоянной составляющей) размытая широкая линия, состоящая из пестрящих мер-точек или нескольких бегущих синусоид, наложенных друг на друга (рис. 6). В таком случае нужно отрегулировать развертку ручками «время/деление» и «уровень», так чтобы появилась неподвижная четкая синусоида.

Рис.3

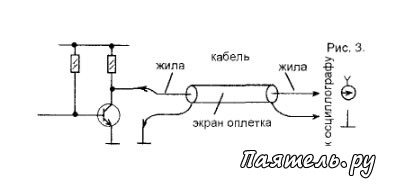

Схема осциллографа С1-65На коллекторе транзистора нашего усилительного каскада (рис. 3) переменная составляющая значительно меньше постоянной. Поэтому, просматривая на экране осциллографа одновременно и переменную и постоянную составляющие (рис. 5) амплитуда переменной получается меньше клетки, и её очень трудно определить.

Чтобы лучше рассмотреть переменную составляющую нужно переключить вход осциллографа на переменный ток (рычажок в крайне правое положение). Теперь на входе осциллографа подключится конденсатор, который не пропустит постоянный ток. Наша синусоида опустится в центр экрана (рис 7). Если при этом сорвется синхронизация, - покрутите ручку «уровень».

Переключателем «V/деление» можно растянуть синусоиду вверх так, чтобы она занимала несколько клеток по вертикали. Предположим, при масштабе 0,2У/деление, синусоида по вертикали заняла четыре клетки (рисунок 8.). Теперь можно вычислить размах: 0,2V х 4 = 0,8V, а вот амплитуда колебаний будет в два раза меньше, то есть, только высота отрицательной или положительной полуволны: 0,2V х 2 = 0,4V.

Чтобы узнать эффективное значение (которое показывает вольтметр переменного тока), нужно амплитуду умножить на V2. Теперь нужно узнать период колебаний. Растяните синусоиду по горизонтали переключателем «время / деление», так чтобы на был виден один целый период (рис. 9). Допустим, при «0.1 mS / деление» целый период занял десять клеточек по горизонтали. Теперь находим период: 0,1mS х10 = 1mS. Таким образом, размах колебаний 0,8V, амплитуда 0,4V, а период 1mS.
