Лаборатория радиолюбителя

Для разработки и налаживания различных схем и устройств радиолюбителю необходим некоторый минимум приборов. Часть из которых постепенно покупается в магазинах и на рынке, другие приходится делать самостоятельно. Поэтому, очень часто составляющие домашней радиолаборатории оказываются разнотипными как по внешнему оформлению, так и по питанию, по типам разъемов для соединения. Многие из приборов, особенно, приобретенные из числа списанных с оборонных предприятий оказываются очень громоздкими, тяжелыми и трудно ремонтируемыми.


Схемы источников размещены на трех печатных платах (рис. 2,3,4). Платы разведены так. что мощные транзисторы и интегральные стабилизаторы расположены с краю плат и повернуты радиаторными пластинами наружу. Конструкция источника питания представляет собой металлическое основание размерами 110x160 мм на котором платы расположены перпендикулярно основанию, а мощные транзисторы привинчены к этому основанию

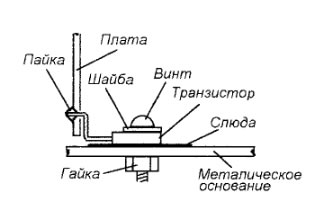

Рис.5
Лаборатория радиолюбителяТранзисторы используют основание как теплоотвод и одновременно являются деталями крепления плат к основанию. При креплении к основанию (рис. 5) транзисторы нужно изолировать от основания при помощи слюденых прокладок и теплопроводной пасты После сборки необходимо проверить на отсутствие замыканий коллекторов этих транзисторов на основание.

Как было сказано в начале статьи, максимальное выходное напряжение регулируемого двухполярного источника можно повысить. Для этого нужно разобрать трансформатор Т1 и перемотать его вторичную обмотку. Для трансформатора ALG110V-220V 60/50Hz 12-0-12V 600mA на 1V приходится 12 витков. Вот из этого расчета и нужно перемотать обмотку (например, если нужно получить до +20V, то обмотка будет 2x240 витков). Диаметр провода нужно использовать такой же. как в имеющейся вторичной обмотке.

Соответственно нужно и заменить стабилитроны VD5 и VD6 (для ±20V это могут быть пары Д814Д и Д814А включенные последовательно, либо по одному КС520).

Трансформаторы Т1 и Т2 можно сделать и из других, например, из ТВК от старых телевизоров. Если есть возможность приобрести более мощный трансформатор, можно перемотать его вторичные обмотки и все обмотки разместить на одном общем трансформаторе.
