Схема автосигнализации с брелком и датчиками

Схема автосигнализации с брелком и датчиками

В основе звуко-синтезирующего устройства этой сигнализации лежит музыкальный брелок. Брелок содержит микросхему - каплю, в которой записаны восемь мелодий или звуковых эффектов, для разных наименований разные. Выбираются звуковые эффекты нажатием на резиновые кнопки. Питание - от двух дисковых элементов (3V). Отличие данного устройства в том, что оно приставляет собой полную автосигнализацию с управлением при помощи брепка по ИК-канапу, реагирующую на удар по корпусу машины, на качание или наклон кузова, на срабатывание контактных датчиков (дверные выключатели света, специально установленные датчики).


Микросхемы серии К53Г, на которых выполнен логический узел, могут выйти из строя при подаче на их входы напряжения выше напряжения питания, или во время отсутствия напряжения питания. Чтобы исключить такую возможность сигнал от контактных датчиков поступает на логический узел через буферный каскад на транзисторах VT9-VT10.

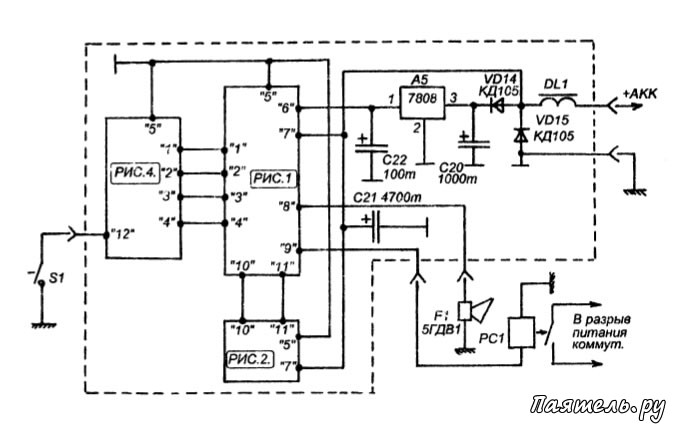

Общая схема сигнализации (без брелка) показана на рисунке 5. Все, что в зоне, ограниченной штрих-линией, расположено в корпусе, все остальное - за его пределами. S1- это группа дверных выключателей "ВАЗ-08", при открывании любой двери она замыкается на массу (общий минус). F1 - высокочастотная динамическая головка, — звукоизлучатель сирены. РС1 - реле, контакты которого подключены в разрыв провода, идущего к выводу 4 коммутатора зажигания автомобиля. Реле РС1 - стандартное реле звукового сигнала от машин серии "ВАЗ-2108-21099".

В режиме сигнализации "ON" на это реле ток не поступает, и система зажигания оказывается заблокированной, при переходе на "OFF" на это реле подается ток и его контакты замыкаются, подавая питание на схему коммутатора. Естественно, для автомобиля другой марки место подключения контактов этого реле будет другим.

Дроссель DL1 совместно с С21 образует фильтр, ограничивающий поступление помех от систем автомобиля на схему сигнализации. Диоды VD14 и VD15 защищают схему от выбросов напряжения. Интегральный стабилизатор А5 вырабатывает напряжение 8 V для питания микросхем логического узла и датчиков.

Пульт дистанционного управления может быть двух вариантов, в первом случае на микросхеме KP1506XJ11, с питанием от батареи напряжением 9 V, но это не лучший вариант, так как "Крона" довольно большой и тяжелый источник питания. Можно собрать батарею из шести дисковых элементов. Но лучше, если использовать микросхему КР1566ХЛ1, она имеет те же функции и цоколевку, но питается от источника 3V.

В авторском варианте пульт собран на микросхеме КР1506ХЛ1 с питанием от батареи 9V, составленной из шести дисковых элементов "G-13A" по 1,5 V каждый, включены последовательно (в столбик).

Рис.5
Схема автосигнализации с брелком и датчикамиМузыкальный синтезатор подлежит переделке, но сначала нужно выбрать три звуковых эффекта, которые будут воспроизводиться сиреной. Включаются эффекты путем замыкания дорожек на общий минус. Нужно к дорожкам выбранных эффектов подпаять проводники, которые пойдут на мультиплексор D3. Затем микродинамик заменить на резистор R4 (рисунок 1) и к точке соединения этого резистора с коллектором выходного транзистора синтезатора подпаять С3.

Источник питания сделан на импортном светодиоде VD5 , на котором падает 2,3V и на диоде VD4. Можно использовать любой отечественный или импортный светодиод, но если напряжение в точке соединения VD4 и R13 будет ниже 2,6V заменить VD4 двумя-тремя последовательно включенными диодами, чтобы напряжение было 2,6...3,3V.

Все диоды КД522 можно заменить на КД521, КД503 или аналогичные. Диоды КД105 - на КД226, КД208, КД209, Д226. Транзисторы - с любыми буквенными индексами. В качестве основы для инерционного датчика может служить любой микроамперметр, даже приборный, например от китайского миниатюрного тестера, фотоэкспонометра.

Пъезокерамическую головку от старого электропроигрывателя, для акустического датчика, можно заменить на пъезокапсюль типа ВП-2, прижав его звуковоспроизводящей поверхностью к кузову машины. Но при этом нужно увеличить коэффициент усиления А4.2, увеличив сопротивления R26 и R27.

Операционный усилитель К157УД2 можно заменить на два К140УД608 или К140УД708. Интегральный стабилизатор 7805 можно заменить на КР142ЕН5А, а 7808 - на КР142ЕН8А.

Дроссель DL1 намотан на ферритовом кольце диаметром 23 мм, содержит 50 витков провода ПЭВ 0,43. Высокочастотная динамическая головка -любая на мощность 2-10 Вт, желательно рупорная.
