Говорят, что главный прибор радиолюбительской лаборатории — АВО-метр (или мультиметр). Вторым, по степени главности можно по праву считать лабораторный источник питания. Этот прибор должен быть универсальным, относительно простым и недорогим в изготовлении. Он должен реализовать функции нескольких отдельных источников питания постоянного тока, не имеющих между собой никаких гальванических связей. Причем, одни из них должны вырабатывать регулируемое напряжение, другие — стандартные напряжения для питания микросхем.


На переднюю панель выводятся клеммы и регуляторы напряжения. Ручки регуляторов должны иметь стрелки-указатели, а на панели под ними выполнить градуировку регулируемого напряжения. Графически, переднюю панель нужно разделить на зоны, чтобы, различные источники были зрительно разграничены.

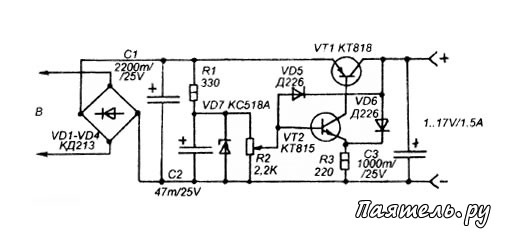

Рис.5
Диоды КД213 можно заменить на КД205, КД202, но при этом изменится способ их установки и крепления. Диоды Д226 в схеме на рисунке 3 можно заменить на любые выпрямительные средней мощности, например КД226 КД208, КД209, КД105, Д7. Диоды VD5 и VD6 в схеме на рисунке 5 можно заменить на Д7.

Транзисторы КТ819 можно заменить на КТ805, корпус может быть как пластмассовый так и металлический. Транзисторы КТ815 можно заменить на КТ817, КТ807. Транзисторы КТ818 можно заменить на КТ816, но при этом ограничить максимальный выходной ток схемы на рисунке 5 до 1 А увеличением сопротивления резистора R3 до 390 Ом.

Стабилитроны КС530 можно заменить на КС531 или Д816Б, Д816В. Стабилитрон КС518 можно заменить двумя, включенными последовательно стабилитронами Д814Б. Трансформатор ТС 180 отличается от ТС200 тем, что на его обмотках, обозначенных на рисунке 1 буквой "С", напряжение ниже.

Поэтому, при использовании ТС 180 нужно выпрямитель (рисунок 4) сделать по мостовой схеме на четырех диодах (как на рис. 2).
