Эта радиостанция работает на восьми каналах в диапазоне 27 мгц. Имеет достаточно высокие параметры но отличается от аналогичных большей простой как конструкции так и схемы и более доступными деталями. В части это достигнуто и тем, что используется простой, принятый на многих армейских радиостанциях прошлых лет, метод выбора каналов, путем переключения кварцевых резонаторов.


Для высокочастотных катушек L1-L4 используются пластмассовые каркасы с подстроечниками СЦР-1. Катушки L1, L2 и L4 содержат по 8,5 витков, L3 намотана на том-же каркасе что и L2, прямо на L2 посредине её намотки - содержит 3 витка. Провод ПЭВ-1 0,3. Для катушек ПЧ можно использовать готовые контуры на 465 кгц от карманных радиоприемников вместе с своими конденсаторами.

Или намотать катушки в броневых каркасах от контуров ПЧ приемников. В этом случае L5 и L7 содержат по 70 витков, a L6 - 7 витков ПЭВ-0,12. После монтажа все катушки экранируются аллюминиевыми экранами, такими как используются в радиовещательных приемниках или в модулях цветности телевизоров.

Пьезоэлектрический фильтр подходит любой от радиоприемников на 465 кгц, например ФП1П-028. Возможно сделать ФСС на контурах, по какой либо схеме радиоприемника, но это требует изменения разводки платы.

Кварцевые резонаторы из комплектов для радиостанций на 27 мгц, они продаются парами с разницей в 465 кгц. Число каналов можно как уменьшить, так и увеличить, причем если сначала сделать какой-то исходный вариант с, предположим, двумя-тремя каналами, то в дальнейшем приобретая резонаторы можно без основательной перестройки тракта увеличивать число каналов.

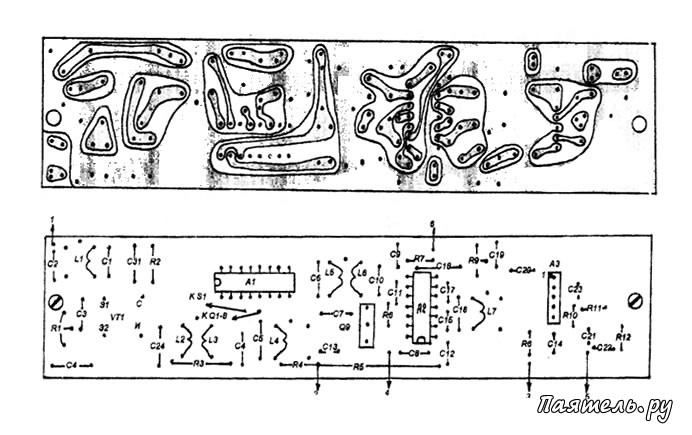

Радиоприемный тракт собран на печатной плате, показанной на рисунках. Используется односторонний текстолит. Внешняя экранировка платы не предпринята, достаточно хорошо экранирует металлический корпус радиостанции.

Настройка производится традиционным методом при помощи генератора сигналов, начиная с УЗЧ и продвигаясь в сторону увеличения частоты. Настройка контуров ПЧ на 465 кгц при использовании пьезофильтра предельно упрощается. Если из-за другой разницы резонаторов ПЧ не 465 кгц и установлен ФСС настройку его контуров нужно производить при помощи ГКЧ. Детекторный контур настраивают также на ПЧ.

Настройка гетеродина заключается в установке такого положения сердечника L4, при котором обеспечивается устойчивая генерация на всех частотных каналах. Настройку контуров УРЧ делают на среднюю частоту диапазона. Понятно, что чем ближе расположены частоты каналов, тем больше будет чувствительность на крайних каналах.
