Обычно радиолюбительство для многих начинается с изготовления первого радиоприемника, по несложной схеме прямого усиления из радионабора . В этом случае скорость дальнейшего развития оказывается в прямой зависимости от того, на сколько успешной оказалась эта работа. Не секрет, что даже четырех пятитранзисторная полноценная схема прямого усиления может оказаться сложной для начинающего, а первые неудачи могут даже отбить желание заниматься радиотехникой.


Поэтому в схеме на рисунке 1 слабое изменение напряжение на выходе детектора вызывает изменение напряжения база-эмиттер Т1. В результате изменяется ток его коллектора, который протекает и через участок база-эмиттер транзистора Т2. Это приводит к изменению сильного тока через эмиттер-коллектор транзистора Т2, а так как эти изменения происходят в той-же последовательное, что ток в базе Т1, то в коллекторной цепи Т2 возникает сильный переменный ток звуковой частоты, который через трансформатор Тр1 поступает в динамик , и мы достаточно громко слышим голос диктора.

Поворачивая движок резистора R1 можно регулировать громкость. Настроить приемник на станцию можно поворачивая ротор С2, но при этом нужно не забыть подключить антенну, в качестве которой подходит отрезок монтажного провода длиной не менее 1,5 метра. Чем больше будет длина провода-антенны, тем громче звук.

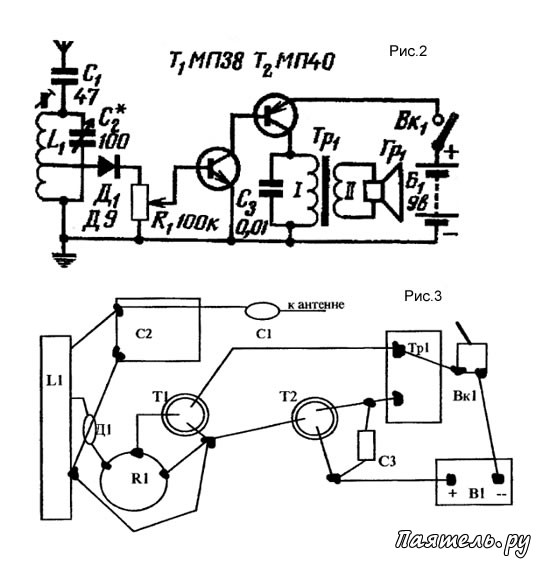

Вторая схема показана на рисунке 2, она отличается тем, что усилитель ЗЧ сделан на разноструктурных транзисторах. Достоинство схемы в том, что и колебательный контур, и усилитель, и источник питания имеют один общий провод - минусовой провод питания. Если его заземлить громкость звучания будет еще больше.

Что касается деталей - транзисторы МП40 можно заменить на МП41, МП42, МП39, транзистор МП38 - на МП35, МП36, МП37. Диод - Д9, Д18, ГД507. Резистор регулировки громкости R1 - любого типа, например штатный абонентского громкоговорителя, если ею сопротивление не менее 22 килоом. Батарея типа Крона на 9 вольт.

Выключатель то-же любого типа, например тумблер. Конденсаторы С1 и С3 то-же любого типа на эту емкость, С1 может быть на 20-100 пф, а С3 - на 0,01-0,047 мкф. Катушка L1 наматывается на отрезке ферритового стержня диаметром 8 мм (такие стержни используются в радиоприемниках), она намотана виток к витку проводом ПЭВ сечением 0,31 мм, и содержит 150 витков с отводом от середины. В качестве конденсатора С2 подойдет любой переменный конденсатор с максимальной емкостью не менее 100 пф. Трансформатор и динамик уже имеются в абонентском громкоговорителе.

Монтаж выполняется пайкой выводов деталей между собой, монтажная схема показана на рисунке 3 для первого варианта приемника.
