Схема приемных трактов AM СВ-радиостанций

Категория: Радиостанции
Схема приемных трактов AM СВ-радиостанций

Несмотря на значительные достижения отечественной и зарубежной промышленности в сфере производства интегральных микросхем для малогабаритных одноканальных средств связи, для некоторой части радиолюбителей, по прежнему наиболее доступной элементной базой являются транзисторы. Принципиальная схема приемного тракта, собранного на самых старых высокочастотных транзисторах показана на рисунке 1. Приемник построен по супергетеродинной схеме с одним преобразованием частоты.


Напряжение ПЧ для работы системы АРУ снимается с нагрузки последнего каскада УПЧ. Положительные полуволны ПЧ поступают на базу транзистора VT10, и в комплексе с напряжением смещения, поступающим на его базу по цепи R22 VD2 VD3 открывают этот транзистор. В результате напряжение на С19 уменьшается и транзистор VT9 начинает закрываться уменьшая напряжение питания смесителя и первого каскада УПЧ, корректируя таким образом усиление всего тракта.

Катушки L1 и L3 намотаны на полистероловых каркасах с ферритовыми подстроечными сердечниками от контуров трактов цветности (декодеров) телевизоров типа УСЦТ. L1 сдержит 20 витков с отводом от 5-го считая снизу по схеме, L3 - 20 витков, с отводом от 1-го витка считая снизу по схеме. Провод ПЭВ 0,2-0,3. Для намотки катушки L2 взят стандартный каркас с броневым сердечником диаметром 8,5 мм от контура ПЧ карманного радиовещательного приемника типа "Сокол", намотка содержит 90 витков провода ПЭВ 0,12, намотанных внавал.

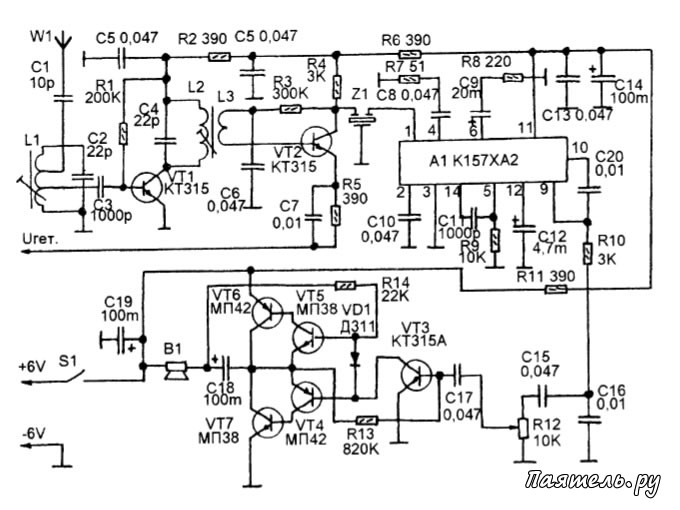

Все катушки экранируются, а экраны соединяются с общим минусом питания. Транзисторы VT1, VT3, VT5, VT7, VT11, VT9, VT10, VT12, VT13 - КТ315, остальные - КТ361. Все диоды КД503, КД521, КД522. Микросхема К157ХА2 содержит усилитель промежуточной частоты и АМ-детеетор радиовещательного приемника. Принципиальная схема радиоприемного тракта на основе этой микросхемы показана на рисунке 5.

Рисунок 5
Схема приемных трактов AM СВ-радиостанций

Схема супергетеродинная с одним преобразованием частоты. Входной сигнал от антенны поступает на входной контур L1C2 и далее на резонансный УРЧ на транзисторе VT1. Преобразователь частоты сделан на транзисторе VT2. Напряжение гетеродина поступает в его эмиттерную цепь от внешнего гетеродина (катушка связи гетеродина включена между точкой игет. и общим проводом, таким образом через эту катушку на эмиттер поступает питание и гетеродинное напряжение). Сигнал ПЧ выделяет пьезофильтр Z1. Усиление и детектирование, а также АРУ сигнала ПЧ происходит в микросхеме А1, включенной по типовой схеме.

Низкочастотный сигнал, через регулятор громкости R12 поступает на УЗЧ на транзисторах VT3-VT7. Достоинство схемы в том, что в нет контурных катушек ПЧ. Катушки L1-L3 наматываются на пластмассовых каркасах с ферритовыми сердечниками от контуров модуля цветности телевизора типа УСЦТ (от декодера). L1 содержит 13 витков с отводами от 30-го и 7-го. L2 - тоже 13 витков, но без отводов, L3 - намотана на L2 и содержит 3 витка. Для намотки провод ПЭВ 0,31.

Пьезокерамический фильтр - любой от малогабаритного приемника, на 465 кгц. Такой тракт имеет чувствительность при отношении сигнал / шум 10 дб - 2 мкВ, селективность по соседнему каналу - в зависимости от типа фильтра Z1, ток потребления в режиме молчания 12 mА.

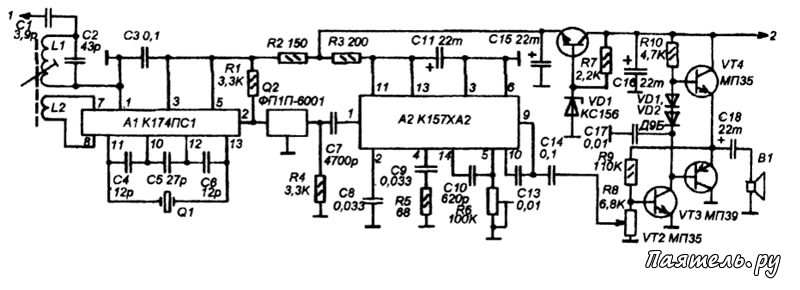

На рисунке 6 показана схема более совершенного приемного тракта, в котором в преобразователь частоты выполнен на специализированной микросхеме К174ПС1, тракт ПЧ выполнен на К157ХА2.

Рисунок 6
Схема приемных трактов AM СВ-радиостанций

Входной сигнал поступает на входной контур L1C2, настроенный на частоту принимаемого канала. Катушка связи L2 служит для согласования высокоомного несимметричного выхода этого контура с симметричным низкоомным входом УРЧ микросхемы А1. Гетеродин также входит в состав микросхемы К174ПС1, причем он позволяет в качестве частотозадающего элемента использовать только кварцевый резонатор без необходимости в гетеродинных катушках.

Промежуточная частота выделяется на нагрузке смесителя - резисторе R1. Роль селективного элемента целиком возложена на пьезокерамический фильтр Q2. В результате получается простой AM тракт имеющий всего один контур - входной. Это очень важно, при конструировании малогабаритной аппаратуры, поскольку наиболее трудоемкий и "габаритный" элемент - катушка индуктивности с подстроечным сердечником.

К тому же существенно упрощается налаживание, так как нет необходимости в настройке контуров по генератору, а входной контур можно настроить и по максимальной громкости приема, используя сигнал передатчика второй аналогичной радиостанции.

Усилитель ПЧ, детектор и система АРУ выполнены на микросхеме А2 - К157ХА2, включенной по типовой схеме. Высокочастотный тракт (микросхемы А1 и А2 питаются от стабилизатора напряжения на транзисторе VT1 (КТ315). С выхода детектора А2 ЗЧ сигнал через регулятор громкости R8 поступает на двухкаскадный УРЧ на транзисторах VT2-VT4. Катушки - L1 и L2 - не имеют каркаса, они намотаны непосредственно на ферритовый цилиндрический стержень диаметром 2,8 мм и длиной 12 мм. L1 содержит 12, a L2 - 3 витка провода ПЭВ 0,3-0,4.

Кварцевый резонатор на частоту, отличающуюся от частоты входного сигнала на 465 кгц, пъезокерамический фильтр ФП1П-6001 или другой малогабаритный на 465 кгц. Транзистор КТ315 (VT1) можно заменить на КТ3102, МП35-38. Транзисторы VT2 и VT4 -типа МП35-38, VT3 - типа МП39-42. Диоды Д9 можно заменить на Д18, Д20, ГД507. Динамический громкоговоритель — любой малогабаритный.

Тракт имеет чувствительность при отношении сигнал/шум 10 дб — 3 мкВ, селективность по соседнему каналу при расстройке на 9 кгц не менее 36 дб, выходная мощность УЗЧ - 60мВт, ток потребления в режиме молчания 4 mА. Напряжение питания 9 В (батарея типа "Крона"). Работоспособность сохраняется при снижении напряжения питания до 6 В.

Принципиальная схема приемного тракта на основе микросхемы К174ХА2 показана на рисунке 7. Микросхема К174ХА2 содержит полный (без УЗЧ) тракт радиовещательного AM приемника, а именно УРЧ, преобразователь частоты, гетеродин, УПЧ, систему АРУ. В данной схеме микросхема включена почти по типовой схеме, с той разницей, что в частотозадающую цепь гетеродина включен кварцевый резонатор. Гетеродин микросхемы не позволяет полностью отказаться от индуктивностей, как в случае с К174ПС1, и поэтому имеется гетеродинный контур L3C3.

Рисунок 7
Схема приемных трактов AM СВ-радиостанций

Вход УРЧ микросхемы симметричный и низкоомный, поэтому для связи с входным контуром служит катушка L2. Сигнал ПЧ выделяется на выходном контуре преобразователя - L4C4. В данной схеме нет пъезокерамического фильтра и большая часть селективности по соседнему каналу определяется этим контуром и преддетекторным контуром УПЧ - L6C6. С одной стороны это усложняет настройку траета и снижает его селективность, но есть и преимущество такого решения.
