Радиоканалы многих беспроводных телефонов работают на частотах диапазона 45-50 МГц, на этих же частотах работают и многие маломощные радиостанции и средства связи, предназначенные для работы в бытовых условиях. Дальность связи при помощи таких устройств обычно не превышает 100-150 метров, а мощность передатчика не должна быть более 0,01 W.

В этой статье предлагается описание двух схем таких устройств, - одно устройство выполнено на специализированных микросхемах Motorola, как говорится, по всем правилам, и обеспечивает достаточно высокое качество и стабильность связи, второе устройство выполнено на микросхеме К174ХА34 и двух транзисторах, и по качеству работы (и себестоимости) ближе к хорошим игрушечным радиостанциям

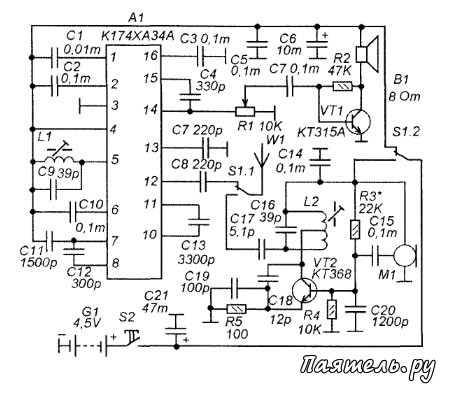

Рис. 2
Передатчик выполнен на транзисторе VT2 Практически, это однотранзисторный радиомикрофон, работающий на частоте около 49-50 МГц. Частота генерации задается контуром L2, С16, включенным в коллекторной цепи транзистора. Антенна (такая же, как в первой конструкции) подключена к контуру через разделительный конденсатор С17.

Модуляция смешенная - амплитудно-частотная. Сигнал от электретного микрофона М1 (МКЭ-3) поступает в базовую цепь транзистора VT2 В результате изменения режима транзистора соответственно низкочастотному сигналу происходит небольшое изменение амплитуды ВЧ напряжения в коллекторном контуре и изменение емкости коллекторного перехода транзистора. А это приводит к изменению частоты настройки коллекторного контура и возникновению частотной модуляции.

Конденсатор С20 подавляет ВЧ напряжение на базе транзистора VT2 (по ВЧ каскад работает по схеме с общей базой, а по НЧ - с общим эмиттером). Приемный тракт выполнен по схеме простого УКВ-ЧМ приемника на базе микросхемы К174 ХА34А. Схема включения микросхемы типовая, отличие только в частоте настройки гетеродинного контура L1-C9, который настроен на частоту около 49-50 МГц, а так же, в отсутствии органа настройки (варикапа или переменного конденсатора).

Низкочастотный сигнал с вывода 14 поступает через регулятор громкости R1 на одно-каскадный УЗЧ на транзисторе VT1. нагруженный на микродинамик В1. сопротивление катушки которого может быть от 50 до 8 Оm. Режимы «прием-передача» переключаются переключателем S1, - кнопочным переключателем без фиксации, который в свободном состоянии включает режим «прием», а в нажатом. - режим «передача».

Катушки L1 и L2 намотаны на каркасах от контуров УПЧН телевизоров 3-УСЦТ. проводом ПЭВ 0,23. Катушка L1 содержит 4 витка, катушка L2 - 4 витка с отводом от середины. В процессе налаживания подбирают сопротивление R3 так чтобы ток коллектора транзистора VT2 был около 5-6 mА.
