Схемы простых антенн на диапазон 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод - диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то и широкополосность антенн диапазона 145 Мгц сравнительно большая. Это часто позволяет при выполнении такой антенны точно по указанным размерам обойтись без ее настройки. Для настройки антенн диапазона 145 Мгц необходим КСВ - метр, самодельный, либо покупной.

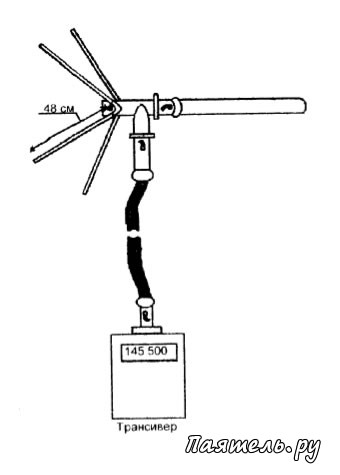

Для быстрого изготовления выносной УКВ антенны можно использовать соединительный коаксиальный кабель длиной 2-3 метра, который оконечен гнездом, соответствующим антенному гнезду радиостанции. Если он оконечен разъемом, то можно подключить антенну с помощью тройника (рис. 4). В этом случае с одного конца тройника подключается антенна-резинка, а с другого конца переходника накручиваются противовесы длиной по 50 см, или через разъем подключается другой тип антенны.

Самодельные антенны переносной радиостанции

При утере или поломке штатной антенны переносной радиостанции можно сделать самодельную УКВ антенну. Для этого используют основу — полиэтиленовую изоляцию коаксиального кабеля, диаметром 7-12 мм и длиной 10-15 см, на который намотано первоначально 50 см медного провода диаметром 1-1,5 мм.

Рис.4
Схемы простых антенн на диапазон 145 МГцДля настройки витой антенны очень удобен измеритель частотных характеристик, но можно ограничиться и мостовым измерителем сопротивления. Сначала определяют резонансную частоту собранной антенны, затем, откусывая часть витков, сдвигая, раздвигая витки антенны, настраивают витую антенну в резонанс на 145 МГц.

Процедура эта не очень сложная, и, настроив 2-3 антенны, набрав опыта, можно производить настройку витых антенн буквально за 5-10 минут, конечно, при наличии вышеуказанных приборов. После настройки антенны необходимо зафиксировать витки с помощью изоленты или кембрика, размоченного в ацетоне, либо при помощи термоусаживающей трубки.

После закрепления витков нужно еще раз проконтролировать частоту антенны и, если необходимо, подстроить её с помощью верхних витков.

Следует обратить внимание, на то, что в фирменных укороченных витых антеннах используют витой проводник длиной 4 (50 сантиметров) зафиксированный термоусаживающей трубкой.

В было предложено использовать для изготовления витой антенны диапазона 145 МГц проводник длиной 1 м, то есть электрической длиной 2, навитый по длине основы 13 см. Первые витки антенны наматываются с шагом 4-10 мм, в зависимости от длины выбранного каркаса, затем намотка идет с небольшим шагом, а последние 15-20 витков выполняются виток к витку.

Провод диаметром 0,4 мм. Настройка витой УКВ антенны сложнее и критичнее, чем четвертьволновой, и в моих экспериментах ее оптимальная настройка была возможна не на ИЧХ или мостовом измерителе, а только совместно с переносной радиостанцией, с которой впоследствии будет работать эта антенна.

Очевидно, что эта антенна работает не как полуволновая, т.е. имеющая большое входное сопротивление, а как антенна длиной (3/4). При этом емкость верхней части удлиняет антенну до этой электрической длины. Витая антенна выполненная из проводника длиной 1 м имеет более узкую полосу пропускания, чем классическая - волновая антенна, но в то же время ее теоретическое усиление на 1-2 дБ выше.

Можно порекомендовать поэкспериментировать с витой антенной длиной 2м с конкретной переносной радиостанцией, на которой она будет использоваться . Еще раз напоминаю, что во время наладки антенн необходимо работать на режиме малой мощности в радиостанции, чтобы избежать повреждения ее выходного каскада, от перегрева из-за работы с высоким КСВ.

Полуволновая антенна

Известно, что вертикальная антенна длиной (3/4) обеспечивает излучение под малыми углами к горизонту, что наиболее благоприятно для проведения дальних связей и для работы поверхностной волной, что необходимо для низовой УКВ-связи. Для обеспечения излучения этой антенны под малыми углами необходимо наличие хорошей земли.

В диапазоне 145 МГц четыре противовеса длиной 4м обеспечат «землю» для такой антенны. Но иногда даже и эти противовесы трудно выполнить для такой антенны. Например, если необходимо сделать антенну скрытную от постороннего наблюдения, или если предполагается использовать антенну в работе из экспедиций, когда требуется ее быстрое развертывание и нет времени на установку полноценной антенны с противовесами.

В этом случае можно использовать УКВ антенну электрической длиной 2, которая питается напряжением, не требует для своей работы противовесов, и обеспечивает прижатую к земле диаграмму направленности практически аналогичную ДН антенны длиной (3/4). Для антенны электрической длиной 2 стоит проблема согласования ее высокого входного сопротивления с низким волновым сопротивлением кабеля.
