Идеальный способ упрощения поиска неисправностей в схеме телевизора - подключение внешнего источника питания с необходимым набором выходных напряжений. Но вот схем подобных блоков в доступной мне радиолюбительской литературе я не припомню. Одна из проблем заключается в весьма большом разнообразии требуемых наборов стабилизированных выходных напряжений для питания различных моделей телевизоров. Количество разных напряжений одновременно снимаемых с блоков питания современной телевизионной аппаратуры, очень часто доходит до 5...6.


Первичная обмотка и экранирующая обмотка (последняя обычно выполнена из тонкой медной или алюминиевой фольги) оставляются прежними и не удаляются. Поверх них наматываются новые вторичные обмотки из медного эмалированного провода Число витков провода и его диаметр указаны в таблице 1, где все значения выходных переменных напряжений в режиме холостого хода указаны при номинальном сетевом напряжении 220 В.

Если блок будет изготавливаться на базе трансформатора питания ТС-180 (без индекса 2), то количество витков каждой вторичной обмотки следует увеличить ровно на 10%. Но намотку потребуется выполнять более тщательно, иначе обмотки могут просто-напросто не поместиться в окне сердечника

Марка провода всех обмоток ПЭВ-1. Можно взять провода и других типов, например, ПЭВ-2 или ПЭЛ. Каждая из вторичных обмоток состоит из двух одинаковых половинок, намотанных на разных катушках. Намотку следует производить виток к витку (в противном случае, обмотки не поместятся) Между рядами обмоток в обязательном порядке следует проложить изолирующую прокладку.

Самое лучшее если она будет из фторопластовой плёнки, но, в крайнем случае, можно применить тонкую плотную бумагу - вполне сгодится и та, что была между слоями удалённых старых вторичных обмоток. Можно использовать для намотки и провод смотанный со вторичных обмоток данного трансформатора. Не следует использовать для намотки провода большего диаметра, чем указано в таблице 1 (обмотки, намотанные более толстым проводом могут не поместиться).

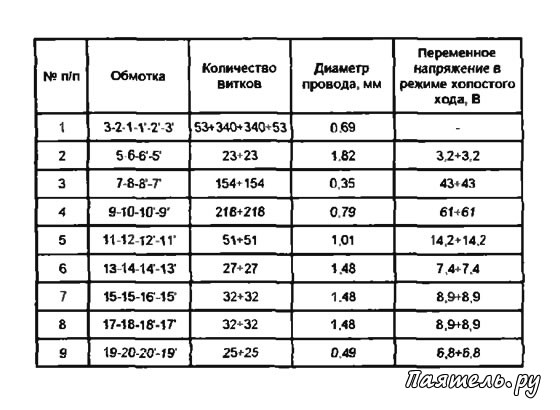

Таблица 1
При отсутствии нужного провода для части вторичных обмоток можно взять провод с диаметром не более чем на 5% больше, чем указано в этой таблице. Можно вместо одиночного провода применить жгутик из проводов меньшего диаметра.

Важно только, чтобы его суммарное сечете (не путать с диаметром) было примерно равно сечению указанному в таблице 1. Совершенно не обязательно жгутик выполнять из проводов одного диаметра, но в таком случае могут возникнуть проблемы с плотностью намотки.

После изготовления, сборки и испытания трансформатор желательно полностью пропитать олифой и просушить в течение, примерно, недели. Процесс можно значительно ускорить, если сушку производить при повышенной температуре, например, летом под прямыми солнечными лучами.

Такая обработка увеличит надёжность работы трансформатора (олифа не растворяет лаковое покрытие проводов и. одновременно, хорошо защищает их от влаги) и сделает гудение трансформатора практически не слышным.

Сердечник можно пропитать цапонлаком, он сохнет очень быстро, но провода им покрывать не советую - весьма велика вероятность повреждения их лаковой изоляции. Печатная плата для блока не изготавливается.

Все детали, включая сетевой трансформатор, установлены на шасси из дюралюминия толщиной 2,5...3 мм размером 190 мм х 280 мм высотой 35 мм. Детали соединены между собою методом навесного монтажа, что напоминает конструкции ламповой аппаратуры полувековой давности.

Мелкие детали припаяны к выводам крупных. При необходимости применяются монтажные пятачки из квадратных кусочков стеклотекстолита размером, примерно, 7x7 мм, которые закреплены на шасси такими же кусочками двухсторонней липкой ленты. Перед их установкой шасси желательно обезжирить, протерев ватой, смоченной техническим или медицинским спиртом.

Такой способ монтажа применяю уже, кажется, лет 10 и он всегда даёт прекрасный результат Нужно только обратить особое внимание на качество двухсторонней липкой ленты. Хорошая липкая лента самопроизвольно не отвалится и через 10 лет. Вместо двухсторонней ленты можно использовать клей, например, БФ-2.

После сушки в течение, приблизительно, 1 часа, фольга на стеклотекстолите залуживается припоем с помощью паяльника мощностью 40 Вт. Сильный нагрев способствует быстрому и полному высыханию клея. Если нагрев производить без предварительной сушки, качество склеивания будет значительно хуже.

Места установки монтажных пятачков перед приклеиванием желательно обработать наждачной бумагой со средним размером зерна и лишь затем обезжирить спиртом. В обоих случаях желательно использовать фольгированный стеклотекстолит или гетинакс толщиной около 1,5 мм.

Вдоль длиной стороны шасси установлен алюминиевый или медный ребристый или игольчатый радиатор с площадью охлаждающей поверхности не менее 600 см2 дополнительно обдуваемый компьютерным кулером (60x60 мм). На этом же радиаторе с применением теплопроводящей пасты КПТ-8 равномерно по его поверхности установлены мощные регулирующие транзисторы всех стабилизаторов.

Диоды выпрямителей VD13...VD24 устанавливаются с помощью винтов М5 через тонкие изолирующие слюдяные прокладки с применением термопасты КПТ-8, непосредственно на металлическое шасси Всем остальным диодам радиаторы для охлаждения не требуется. Микросхема DA1 винтом М3 также прикручена к шасси. Изолировать её корпус от шасси не требуется, но термопаста КПТ-8 и здесь лишней явно не будет
