Этот регулятор предназначен для регулировки температуры нагрева водонагревателей, электропечей и других аналогичных нагрузок, кроме осветительных приборов, поскольку свет будет мерцать при работе с установленной небольшой мощностью. Регулировка осуществляется изменением числа полупериодов сетевого сетевого напряжения, поступающего в нагрузку за единицу времени. Регулировка производится ступенчато, в диапазоне от 0% до 100% мощности с шагом в 10%.


Большинство деталей монтируется на двух печатных платах. На одной из них расположена вся низкотоковая схема, кроме силового трансформатора Т1. На второй плате расположены кнопочные микровыключатели. Разводка платы сделана именно под описанные выше микровыключатели. В случае с тумблерами можно вообще отказаться от платы управления и установить тумблеры прямо на лицевую панель прибора.

Плата управления с основной платой соединена вязанным жгутом из одиннадцати проводников. При монтаже жгута распаивайте его согласно номерам проводников подписанным на монтажных схемах на рис. 1 и рис. 2. Длина жгута зависит от конструкции прибора. Можно использовать и ленточный кабель, распаяв его согласно монтажной схеме, или просто сделать соединения отдельными проводниками, а затем, их связать в пучок или аккуратно уложить в корпусе прибора.

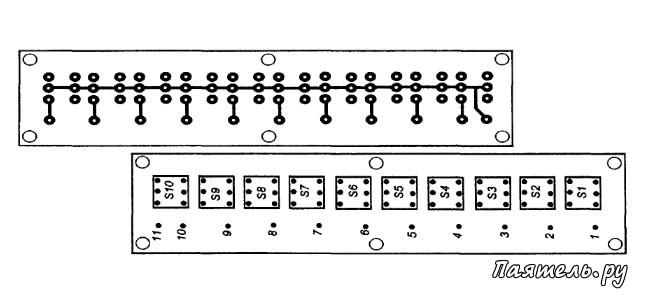

Рис.3 Панель управления
Проверить работу регулятора можно на нагрузке малой мощности, например, используя лампу мощностью 100-150W. Когда все микровыключатели выключены лампа не должна гореть (возможна только незначительная подсветка через утечку симистора).

Если будет нажат один из микровыключателей лампа будет мерцать с частотой около 10 Гц. При большем количестве включенными микровыключателей свечение будет ровнее и его яркость будет пропорционально зависеть от количества включенных микровыключателей.

Если регулятор не работает, но монтаж выполнен правильно, проверку начинайте с формирователя импульсов на транзисторе VT1. Осциллографом посмотрите что на его коллекторе. Там должны быть импульсы длительностью около 0,1 mS, логического размаха. Если их размах меньше или верхушки совсем круглые, либо длительность импульсов больше, - подберите сопротивление резистора R2.

Если импульсы есть, - счетчик должен считать и единица должна поочередно появляться на его выходах, и если какие-то из микровыключателей включены, то должен открываться транзистор VT2 и через оптопару U2 включать симистор.

Принудительно, для проверки, симистор можно включить если выключить все микровыключатели и верхний по схеме вывод R9 соединить с плюсом С2. Симистор должен открыться и включить нагрузку. Если этого не происходит может потребоваться подбор R6 и R7.
