Микросхема AN6884 предназначена для работы в светодиодных индикаторах уровня сигнала, в аудиоаппаратуре. Внутри её (рисунок 1) есть четыре компаратора К1-К4, на выходах которые ключи, один усилитель А1, детектор на диоде VD2, стабилизатор на стабилитроне VD1 и набор резисторов. К выходам ключей компараторов подключаются светодиоды. Питание (плюс) подается на девятый вывод, а минус - на пятый.

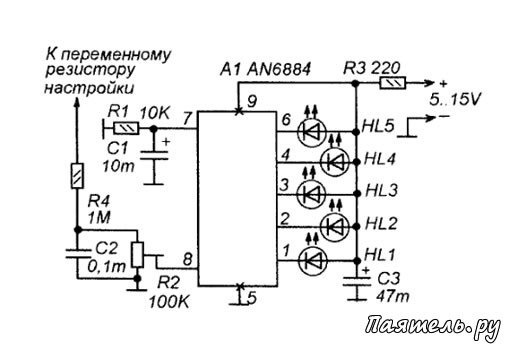

Рис.6
По числу горящих светодиодов можно будет понять в какой части диапазона работает принимаемая радиостанция.

Напряжение настройки в этих приемниках обычно регулируется переменным резистором от нуля до напряжения питания, то есть, примерно, от нуля до 4,5V. Но чувствительность микросхемы AN6884 значительно выше, и максимальное напряжение, которое она может измерить, - не более 0,25-0,3V.

Поэтому, напряжение настройки на её вход здесь поступает через резистор R4 большого сопротивления (1 мегаом), который вместе с подстроечным резистором R2 образует делитель напряжения.

Подстройкой резистора R2 добиваются наибольшей равномерности шкалы настройки.

Схемку на рисунке 6 легко собрать на той же плате, что и рис. 2, учитывая отличия в схеме (конденсатор С2 и резистор R4).

Недостаток светодиодной шкалы настройки в большом токе потребления. Его можно немного понизить, увеличив сопротивление R3 до 1-2 килоом, но это приведет к снижению яркости светодиодов. Впрочем, можно использовать сверхяркие светодиоды.

Микросхема AN6884 может работать не только как индикатор напряжения или уровня сигнала.

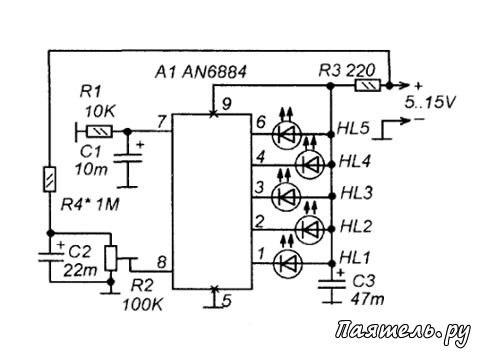

Рис.7
На рисунке 7 показана схема автомата, при включении питания воспроизводящего один световой эффект, - появление светящейся точки и вытягивание её в светящуюся линию.

Происходит это так : исходно конденсатор С2 разряжен и напряжение на нем равно нулю. Но, при включении питания он начинает заряжаться через резистор R4 и напряжение на нем растет. Это напряжение измеряет микросхема А1 , и последовательно зажигаются включенные на её выходах светодиоды.

Если светодиоды расположены в линию и последовательно, согласно порядковым номерам, то получится именно такой световой эффект. А быстрота вытягивания линии зависит от емкости С2 и положения ползунка подстроечного резистора R2.

По этой схеме можно сделать повторитель стоп-сигналов для автомобиля. Плату со светодиодами поместите в подходящий корпус и расположите за задним стеклом автомобиля и подключите её к лампам стоп-сигнала.

Рис.8
А чтобы эффект был лучше и ярче простые светодиоды можно заменить парами сверх-ярких, включив их по схеме на рисунке 8.

И расположить их так, чтобы растущая линия разбегалась в разные стороны. Теперь, когда нажмете на тормоз, вспыхнут две точки, а затем вытянутся в линию из десяти.
