Схема шестиканального усилителя звука для ПК, DVD

Схема шестиканального усилителя звука для ПК, DVD

Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.


Все вторичные обмотки удаляются и наматываются новые. Для выполнения обмотки II потребуется жгут содержащий 64 витков любого медного эмалированного провода общим сечением не менее 4 мм2, а обмотки 111-18 витков провода диаметром по меди не менее 0,4 мм. Если провод алюминиевый, то его сечение должно быть в 1,5 раза больше.

Нужно только не забыть разделить каждую обмотку на две равные части, намотанные на разных катушках. Выпускалось несколько модификаций данных трансформаторов и, возможно, придётся уточнить реальное количество витков. При правильном выборе для тока равного 5 А отдаваемым блоком питания по цепи 15,5 вольт, напряжение на конденсаторе С11 должно быть равно 20 вольтам, а на конденсаторе С10 составлять 5 вольт.

Напряжение на входе трансформатора должно быть при измерении равно ровно 220 вольт. В сеть должны быть включены выводы № 1 от обоих полуобмоток первичной обмотки, а выводы № 3 (не № 2) соединены между собой. Диапазон нормальной работы правильно изготовленного блока питания от 176 до 264 вольт в сети. В течение нескольких минут блок без вредных для себя последствий выдерживает входное переменное напряжение до 300 вольт.

При налаживании блока удобно применять для регулировки входного напряжения автотрансформатор. Для уменьшения гудения сердечник полезно покрыть каким-нибудь лаком.

У меня трансформатор намотан на тороидальном магнитопроводе с неизвестными параметрами обмоток (максимальной мощность на нагрузке не менее 300 ватт), поэтому его данные привести не могу. Но испытывался усилитель перед окончательной сборкой с выше описанным трансформатором. Стабилизатор практически не требует налаживания.

Может только потребоваться подбор резистора R6 для получения выходного напряжения около 15,5 вольт. Стабилизатор имеет одну интересную особенность: при замене транзисторов VT1 и VT2 германиевыми транзисторами типа МП25Б или МП26Б стабилизатор приобретает отрицательное (?!) выходное сопротивление величиной около 0,3 Ом, т. е. при увеличении тока нагрузки увеличивается выходное напряжение.

Самовозбуждение при этом отсутствует. Я так и не понял - почему так происходит! С кремниевыми транзисторами данный эффект совершенно не проявляется.

Рис.2

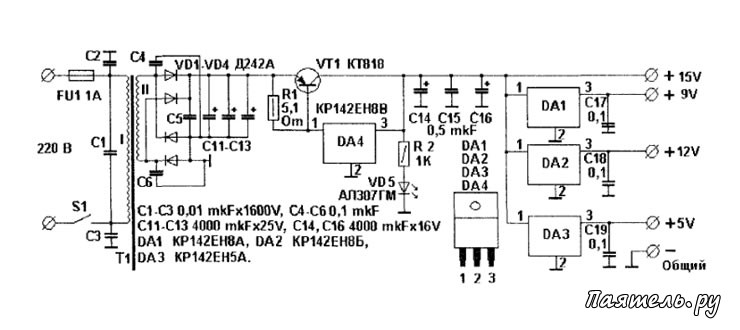

Схема шестиканального усилителя звука для ПК, DVDМожно также применить более простой стабилизатор на микросхеме КР142ЕН8В с дополнительным регулирующим транзистором КТ818 (рис. 2), но минимальное прямое падение напряжения для обеспечения нормальной работы стабилизатора составит в этом случае не менее 3 вольт. Правда при этом понадобится всего одна вторичная обмотка трансформатора питания.

Корпус регулирующего транзистора придётся при этом изолировать от шасси усилителя. Для повышения надёжности также придётся применить не менее двух параллельно включённых транзисторов. Количество витков вторичной обмотки трансформатора нужно увеличить до 71 (2 х 35,5). Вместо транзисторов КТ818 можно применить транзисторы ГТ806 также с любым буквенным индексом, но их потребуется не менее трёх штук и усложнится крепление к радиатору.

Оба варианта блока питания взаимозаменяемы между собой, но первый вариант (рис. 1) является несколько более экономичным ввиду существенно меньшего минимального прямого падения напряжения на регулирующем транзисторе. Обозначения одноимённых выводов блоков также совпадают.

Данный усилитель способен работать и от двенадцативольтового автомобильного или мотоциклетного аккумулятора. Это может потребоваться, например, при работе совместно с ноутбуком. Минусовой провод аккумулятора соединяется с шасси усилителя, а плюсовой подключается к клемме 15 В. Стабилизатор 15 В (рис. 1 и рис. 2) можно не отключать от остальной схемы при работе от аккумулятора.

Максимальная выходная мощность каждого канала усилителя при этом уменьшиться примерно на 35% при напряжении на аккумуляторе 12,6 В. Потребляемый от блока питания ток может достигать 15 А при работе усилителя в режиме максимальной мощности, поэтому желательно применять аккумуляторы ёмкостью не менее 60 А-час для обеспечения приемлемой продолжительности непрерывной работы.
