При конструировании комплекта, состоящего из относительно простых радиостанций, работающих в диапазоне 27 МГц, возникает проблема с тем, как лучше организовать абонентскую систему вызова. Первое что приходит в голову, - сделать несколько каналов приема. Но это требует выполнения схемы синтезатора частоты или подбора значительного числа пар кварцевых резонаторов с разносом по частотам на значение ПЧ.


Клавиатура связана с платой семипроводным жгутом. Перед монтажом нужно внимательно изучить расположение печатных дорожек на плате клавиатуры, чтобы выполнить правильное подключение клавиатуры к D1. Дополнительно на корпусе трубки установлен светодиод HL1 и кнопка S1. Реле К1 расположено в основном корпусе.

При монтаже нужно помнить, что некоторые детали расположены не на печатных платах, а в корпусе. Например, реле, кнопка S1, конденсатор С20, или элементы цепи R10-C21, которые монтированы объемно-печатным способом на плате передатчика, между платой и местом ввода кабеля идущего от трубки к плате.

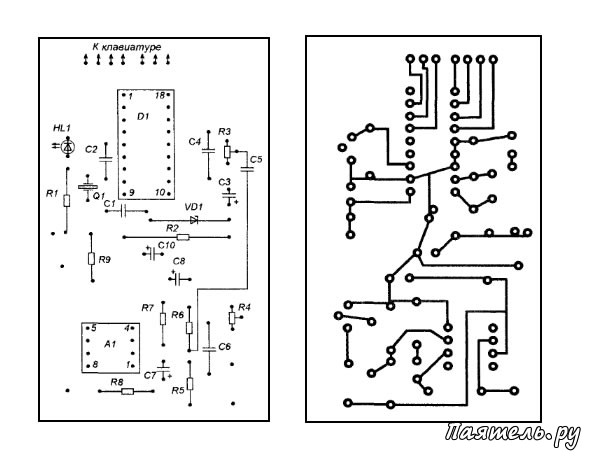

Печатная плата низкочастотного узла
Для катушки L1 используется каркас от контура модуля цветности МЦ-3, МЦ-31, МЦ-41 от телевизора типа 2,4-УСЦТ. На сегодняшний день это самые доступные и зачастую совершенно бесплатные каркасы для контуров, работающих на частотах до 30-40 МГц. Катушка содержит 16 витков провода ПЭВ 0,1. Кварцевый резонатор Q2 лучше выбрать с частотой, обозначенной в кГц.

Кварцевый резонатор Q1 от телефонного аппарата или тракта изображения телевизора или видеомагнитофона на стандарт НТСЦ-3,5. Катушка L2 - готовый дроссель ДПМ0,1 индуктивностью 5-6 мкГн. Дроссель L5 намотан на постоянном резисторе МЛТ-0,5 сопротивлением более 100 кОм, он содержит около 50 витков ПЭВ 0,1. Дроссель L7 намотан на постоянном резисторе МЛТ-1, сопротивлением более 100 кОм, он содержит 30 витков провода ПЭВ 0,35.

Катушка 13 выполнена проводом ПЭВ 0,61, она бескаркасная, внутренний диаметр 10 мм, всего 20 витков. Катушка L4 - 2-3 витка монтажного провода поверх 13. Катушка L6 имеет конструкцию аналогичную L3, но содержит 12 витков провода ПЭВ 0,98. Все подстроечные конденсаторы КПКМ.

Электромагнитное реле К1 типа РЭС-9 (старое) с обмоткой на напряжение 10-15V. Можно использовать новое реле. Или два реле, если имеются только реле с одной группой контактов (например, такие как в автомобильных сигнализациях).

На транзисторе VT3 сделан импровизированный радиатор из двух гаек и стопки широких шайб, чередующимися с шайбами малого диаметра.

Настройка

Налаживание передатчика следует начинать с проверки качества и правильности монтажа.

При проверке и налаживании высокочастотного узла передатчика в качестве эквивалента антенны можно использовать лампу накаливания 13,5 V х 0,2 А. Сначала отключают кварцевый резонатор Q2 и налаживают ВЧ-узел передатчика как усилитель, подавая на вход синусоидальный сигнал 27 МГц от генератора (или кварцевого калибратора).

При этом настраивают контура конденсаторами С14, С17, С18, стремясь получить максимальную яркость лампы. Желательно параллельно лампе включить частотомер или ВЧ-осциллограф, чтобы исключить случайное попадание на гармонику. Ток потребления не должен превышать 600 mA.

Далее, выполняется настройка с подключенным резонатором. При отсутствии возбуждения задающего генератора нужно подобрать сопротивление R13. Затем следует подстройка контура L3-C14 по максимуму генерируемого ВЧ-налряжения и подстройка выходного каскада.

Если выходной каскад не удается раскачать, можно увеличить число витков катушки L4, но не сильно, так как это может привести к большим искажениям выходного сигнала и повреждению транзистора VT3. Окончательную настройку выполнить с действующей антенной.

Налаживание низкочастотного узла сводится к установки уровней сигналов резисторами R3 и R4 и коэффициента усиления А1 подбором сопротивления резистора R8. Режим модуляции удобнее всего устанавливать при контрольном прослушивании на радиоприемный тракт, работающий на этой же частоте.
