В самом деле, утюг довольно опасный прибор. Если электроплитка или электрокамин установлены стационарно на какой-то подставке и работают, обычно без перемещения в пространстве, то утюг более мобильный инструмент. Его все время переносят, двигают им во время глажения, бросают где-попало. А часто им пользуются в спешке, думая не о пожарной опасности, а о насущных делах. Так, проснувшись не вовремя, в спешке погладив брюки, можно и в самом деле убежать на работу забыв выключить утюг.


Реле К1 - стандартное малогабаритное реле для сигнализаций. При работе в цепи напряжения 220V его контакты допускают ток 10А (что соответствует мощности 2200W). Обмотка реле на 12V.

Звукоизлучатель F1 - пьезоэлектрический, такой как у мультиметра. Можно использовать любой аналогичный звукоизлучатель, например, от электронных часов, различных игрушек и брелков, телефонных аппаратов. Если звукоизлучатель электромагнитный или динамический, его нужно подключать к выходу мультивибратора через транзисторный ключ.

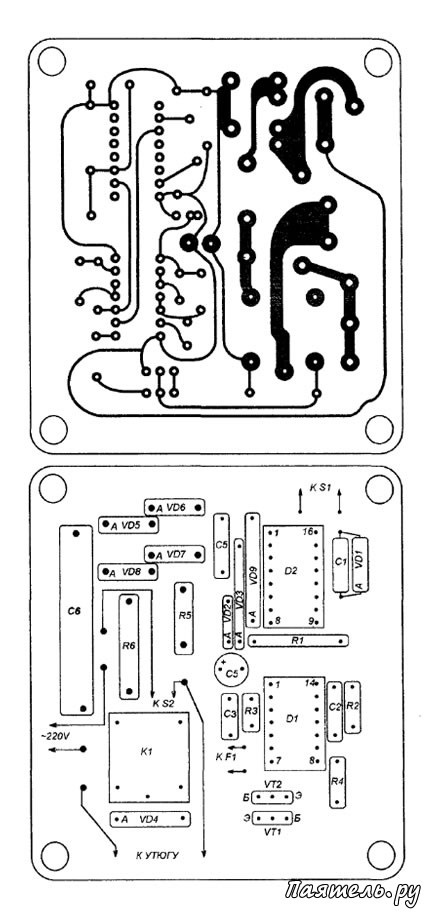

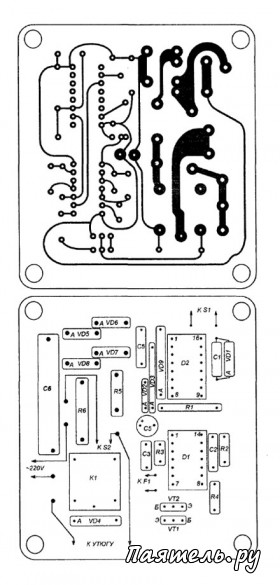

Практически все детали размещены на одной печатной плате. Расположение печатных дорожек одностороннее. Плата небольших размеров, и детали преимущественно малогабаритные. Корпусом служит мыльница размерами 80x110 мм, примерно. Плата расположена посредине корпуса. В оставшихся свободными краях корпуса расположены кнопки S1 и S2 и уложены и закреплены сетевые шнуры, введенные от утюга и к сетевой вилке. Шнуры укреплены в корпусе при помощи металлических хомутов.

Временные характеристики таймера можно установить подбором сопротивления R2, а тон звучания - R3. R3 желательно подобрать в любом случае, чтобы настроить мультивибратор так, чтобы пьезоэлектрический звукоизлучатель входил в резонанс (это заметно по значительному увеличению его громкости на определенной частоте).

Такую же схему можно приспособить и для автоматического отключения другого прибора, например, паяльника.
