Схема двухканального усилителя 2x12W

Категория: Усилители
Схема двухканального усилителя 2x12W

Для качественного воспроизведения CD-аудио и звукового сопровождения DVD-видео одного телевизора недостаточно, нужен еще и усилитель с колонками. А если DVD-проигрыватель недорогой, то и усилитель должен быть ему подстать, - максимум качества, минимум цены. Усилитель должен быть достаточно мощным, как минимум, стереофоническим, очень простым в изготовлении и налаживании, легким и компактным.


Схема двухканального усилителя 2x12WВнешние части корпуса образованы четырьмя панелями, - верхней, нижней и двумя боковыми. Эти панели выпилены из МДФ панелей, используемых для отделки помещений. К корпусу источника питания они привинчены при помощи винтов М4 с потайными головками. Для этого в металлическом корпусе источника питания, в соответствующих местах, просверлены отверстия и нарезана резьба под эти винты.

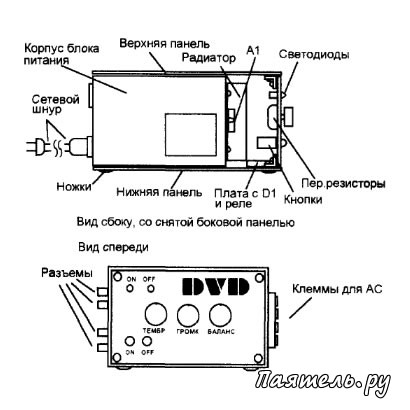

Передняя панель из оргстекла, закреплена при помощи четырех уголков. На передней панели установлены три переменных резистора - регулятора, кнопки «ON» и «OFF», светодиоды. Разъемы и клеммы для подключения АС расположены по бокам корпуса. На рисунке ниже принципиальной схемы показано размещение деталей в корпусе и разъяснена конструкция корпуса. Фактические размеры готового усилителя - 100x170x220 мм.

Теперь о деталях. Источник питания может быть и другой марки. Важно, чтобы он был с энергосберегающим режимом (это сразу видно, потому что нет толстого черного провода для сетевого выключателя). Конечно, можно использовать и другой, например, от 386DX, но у него механический выключатель, значит такой выключатель будет и у усилителя. Мощность источника - любая.

Катушка фильтра L1 намотана на ферритовом кольце диаметром около 25 мм. Всего 20 витков провода ПЭВ 0,91.

Электромагнитные реле рассчитанные на напряжение обмотки 5V. Если будут реле на 12V, - подключить обмотки к источнику 12V. Можно использовать любые реле, подходящие по размерам, а так же, одно реле, если у него две группы переключающихся контактов, или более (например, РЭС-22, РЭС-47).

Триггер на микросхеме D1, транзисторный ключ и реле расположены на небольшом отрезке макетной печатной платы промышленного изготовления. Плата при помощи двух винтов расположена в нижней части корпуса.

Монтаж микросхемы А1 - объемный, нужно использовать провода наикратчайшей длины и сечением не менее 0,8 мм.
Гнезде ХР1-ХР4 типа «Азия». Для соединения с DVD-проигрывателем и телевизором нужно использовать соответствующие кабели.

Пользоваться усилителем просто. Когда он выключен, он практически никак не влияет на работу системы - DVD-плеер - телевизор. При включении усилителя аудиосигнал автоматически отключается от телевизора.
