Микросхемы KS9801, KS9802, KS9803 (Samsung) предназначены для работы в системах дистанционного управления на ИК-лучах различной бытовой аудиотехники Комплект широко используется в несложных аудиоцентрах. Данные микросхемы могут представлять интерес для радиолюбителей, занимающихся системами дистанционного управления.


Параметры входного информационного сигнала такие же, как для микросхемы KS9801. Частота внутреннего тактового генератора микросхемы задается RC-целью, подключенной к выводу 23. Для типовой тактовой частоты 38 kHz: С= 1000р, R=39kOm.

Соответствие номеров кнопок пульта выходам: №1 - СР1, №2 - СР2, №3 - СР3, №4 - СР4, №5 - СР5, N6 - СР6, №7 - SP1, №8 -SP2, №9 - SP3, №0 - SP4, №А - SP5, №В - SP6, №С - SP7, №D - SP8, №Е - SP9. №F - SP10, №G-TP1, №H-TP2

Микросхема KS9803 выполнена в корпусе DIP-24.

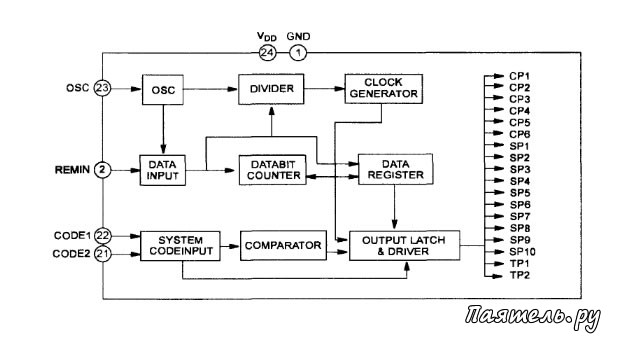

Структурная схема KS9803


Электрические параметры микросхемы KS9803 такие же как KS9801. Для того чтобы несколько устройств с такими системами управления могли работать независимо друг от друга предусмотрено кодирование, позволяющее разбить устройства на три группы.

В схеме пульта кодирование задается установкой диодов между выводом 13 и выводами 12, 11, 10. Подключение диода между выводом 13 и одним из этих выводов принимается за единицу, а отсутствие диода - ноль.

В схемах приемников есть выводы 14-13 у микросхемы KS9801 и 22-21 у KS9803. Наличие на этих выводах конденсаторов принимается за лог 1, а замыкание вывода на GND - лог. 1.
