Специализированная часовая микросхема К176ИЕ12. Эта микросхеме содержит в себе мультивибратор и два счетчика, при помощи которых можно получить набор стабильных импульсов, следующих с частотой 1 Гц (период — 1 секунда), 2 Гц, 1/60 Гц (период —1 минута) , 1024 Гц, а также четыре импульсных сигнала частотой 128 Гц, сдвинутых по фазе относительно друг друга на четверть периода. Типовая схема включения этой микросхемы показана на рисунке 2 (для простоты цепи питания не показаны, но плюс питания нужно подавать на 16-й вывод, а минус на 8-й).


Например, если перепутать полюса и на анод VD5 вместо плюса подать минус, то диод ток не пропустит на микросхемы и они не пострадают, а если бы его не было то ток на микросхемы пошел бы и они могли бы выйти из строя. Если вы уверены, что никогда полюса не перепутаете, то диод VD5 можно заменить проволочной перемычкой.

Часы смонтированы на одной печатной плате из фольгированного стеклотекстолита с односторонней фольгировкой. Для изготовления платы нужно взять кусок фольгированного текстолита размерами 80x80 мм и толщиной 1,5-2 мм, и перенести на него рисунок печати, показанный на рисунке 4. Сделать это можно так: возьмите этот журнал, и заложите в него кусок стеклотекстолита так, чтобы он со стороны фольги был накрыт этой страницей, именно рисунком 4. Чтобы было точное совпадение рисунка с куском стеклотекстолита по всем уголкам.

Затем при помощи кернера или шила проколите на рисунке дырочки в тех местах где должны быть монтажные отверстия, с усилием, так чтобы на фольге остались заметные метки. Затем выньте кусок стеклотекстолита из журнала и при помощи сверла диаметром 1-1,5 мм и сверлильной машинки просверлите в этих отмеченных местах отверстия. После этого зачистите фольгу от окислов при помощи мелкой шкурки (но не протрите её насквозь).

Теперь нужно нарисовать дорожки. Можно использовать для таких дел автомобильную нитроэмаль. Разбавить её растворителем, так чтобы можно было рисовать тонкие дрожки и рисовать их от руки при помощи перьевой ручки (которую, обычно, макают в чернильницу). Поскольку краска быстро застывает периодически перо нужно макать в растворитель. Существуют и другие способы.

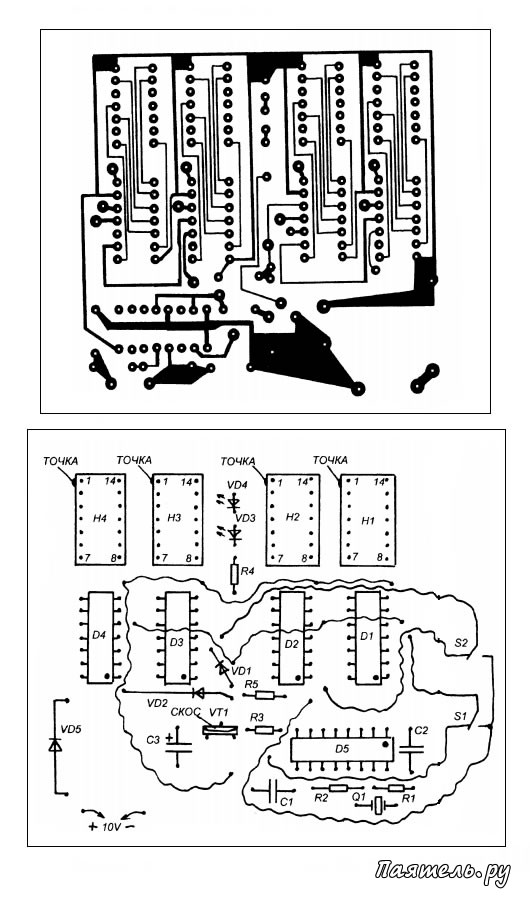

Рис.4 и 5
Если несколько дорожек случайно слились вместе в этом нет ничего страшного. Подождите когда краска застынет и при помощи лезвия от безопасной бритвы разделите их. После того как краска высохнет плату нужно погрузить в ванночку для фотопечати заполненную раствором хлорного железа (хлорное железо продается на радиорынках и в магазинах для радиолюбителей). при помощи изолированной проволоки (в полихлорвиниловой или другой пластмассовой изоляции) закрепите плату так, чтобы она висела в ванночке вниз фольгой но не касалась её дна.

Когда фольга везде где нет краски протравится выньте плату и промойте её в проточной воде. А затем при помощи растворителя смойте с неё краску. Прочистите отверстия для выводов и плата будет готова к монтажу.

Монтажная схема показана на рисунке 5. Волнистыми линиями показаны монтажные провода, которые паяются на плате.

Светодиодные индикаторы АЛС321Б можно заменить на АЛС335Б. Светодиоды АЛ307 могут быть любыми, например AJ1102. Транзистор КТ315 можно заменить на КТ3102 и паять его соблюдая цоколевку. Конденсатор С3 типа К50-35 или аналогичный импортный, может иметь емкость от 470 до 2200 мкФ.

Кварцевый резонатор — любой часовой на 32768 Гц, например резонатор от электронных карманных часов "Миракле" китайского производства. Кнопки S1 и S2 — любые с переключающими контактами, например МК-1. Диоды КД521 можно заменить на КД522, КД503, КД510, Д223, КД102, КД103, Д9. Диод Д226 можно заменить на Д237, КД208, КД209, Д7, КД105.

Никакой настройки не требуется, важно не наделать ошибок при монтаже.

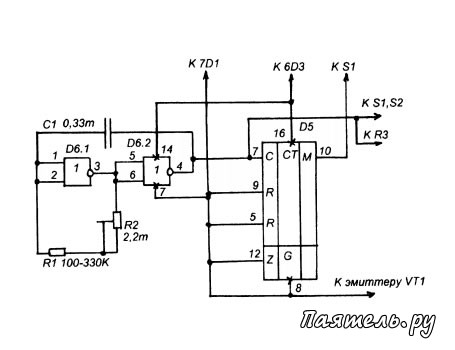

При отсутствии кварцевого резонатора часы можно сделать с RC-генератором, формирующим секундные импульсы, но точность хода таких часов будет невысокой. Часть схемы часов, в которую вносятся изменения показана на рисунке 6. На элементах микросхемы D6 — К561ЛЕ5 собран мультивибратор, вырабатывающий импульсы частотой 1 Гц. Из содержимого микросхемы D5 используется только счетчик-делитель на 60. На его вход (вывод 7) теперь поступают импульсы от нового мультивибратора.

Точность хода устанавливают поворотом движка подстроечного резистора R2 (резистор типа СП).

Рис.6
При отсутствии хлорного железа можно травить плату в растворе медного купороса и поваренной соли. Раствор приготовляют таким образом: в ванночку наливают около стакана горячей воды (60-70°С). Затем в ней растворяют три столовых ложки соли, и после полного растворения добавляют две столовые ложки медного купороса. Все размешивают при помощи деревянной палочки и в этот раствор помещают плату.

Травление будет идти медленнее чем в хлорном железе, но за сутки-двое плата протравится.
