Схема ленточных антенн

При установке суррогатных и невидимых антенн, размещаемых стационарно, или временно эксплуатируемых в помещении, обычно возникают трудности с их настройкой в резонанс. Поскольку эти антенны как правило располагаются в окружении проводящих предметов, их реальная резонансная частота , по сравнению с их теоретически расчетной, сдвигается вниз, и необходима их настройка непосредственно в месте установки. Проволочные суррогатные антенны особенно подвержены как расстройке под действием близко расположенных проводящих предметов, так и при приближении к ним человека, вследствие чего их резонансная частота значительно меняется.

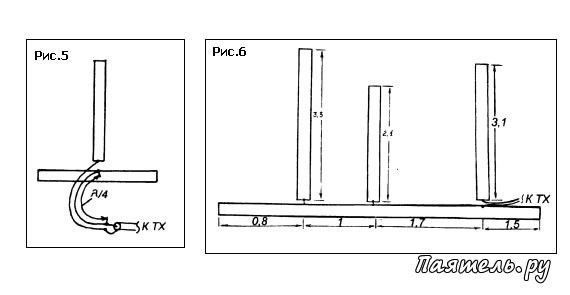

Рис. 5 и 6
Схема ленточных антеннДля более точной подстройки антенны в верхнем крае диапазона её работы, можно сделать вырезы в её верхнем полотне в виде пилы. В этом случае её резонансную частоту легко перевести в необходимый диапазон частот. Ширина полосы пропускания такой антенны несколько меньше. Начинать производить пилообразные вырезы целесообразно с верхней части антенны. В нижней части (ниже Катушки или ниже половины длины антенны) вырезы делать не стоит.

При расположении трансивера на удалении от ленточной антенны, питание антенны целесообразно производить согласно рисунку 5. В этом случае она питается через симметричную двухпроводную линию передачи волновым сопротивлением 140-160 Ом. Длина линии равна четверти длины волны на верхнем диапазоне работы антенны (на котором её входное сопротивление высоко). После двухпроводной линии подключается коаксиальный кабель волновым сопротивлением 50 Ом и электрической длиной большей примерно на 20-30% половины резонансной длины волны антенны на нижнем диапазоне.

Вибратор ленточной антенны можно располагать не только посредине земляной ленты, но и с одного из её краев. Желательно, чтобы расстояние от вибратора до края земляной ленты было не менее 1,5 метра. Такое построение антенны выгодно в том случае, если в комнате находятся проводящие предметы, и антенну необходимо разместить как можно дальше от них, либо с целью удаления её от трансивера или от аппаратуры, на которую при передаче возможны наводки.

Если желательно создать направленное излучение ленточной антенны, то антенную систему можно выполнить согласно рисунку 6. Пассивные рефлекторы для соответствующих диапазонов — 21 и 28 МГц выполняются из такой же фольги что и для вибратора, и располагаются на стене комнаты. Следует заметить, что, такое построение ленточной директорной антенны не является оптимальным и обеспечивает слабую направленность антенны. Увеличить направленность можно подстройкой ленточных директоров путем их свертывания или вырезав в них катушки или пилы.

Рис.7
Схема ленточных антеннНо любое изменение окружающей антенну обстановки внесет расстройку в пассивные элементы и скажется на работе антенны. На рисунке 7 показано упрощенное выполнение направленной ленточной антенны, пригодное для антенн на 21/28 МГц и 18/25 МГц. В этом случае длина земляной фольги получается немного больше 5 метров.

Эксперименты с ленточными антеннами показали, что возможно выполнение суррогатной невидимой антенны, работающей в двух любительских некратных диапазонах, что антенну можно разместить стационарно в незаметном исполнении на стене комнаты, за шкафом, шторой. При работе в походах, на даче, в гостинице её можно переносить в свернутом виде не привлекая внимания, а затем располагать в удобном для работы месте. Поскольку антенна выполнена в незащищенном от погодных условий виде, она не может долго эксплуатироваться на открытом воздухе.
