Этот оригинальный выключатель может работать и как охранное устройство и как средство против забывчивости. Предположим, вы каждый день один раз в сутки вечером включаете свет в каком-то помещении или во дворе частного дома, а затем через некоторое время, например, когда пойдете спать или утром, перед уходом на работу, выключаете. Фокус в том, что этот выключатель, даже если вы уедите на год-другой, будет «тупо» и «упрямо» каждые сутки повторять ваши две последние манипуляции с выключателем, - включение и выключение именно в то время, в которое вы их последний раз сделали.


Это напряжение выше напряжения G1, поэтому, когда есть напряжение в сети диод VD7 открыт, a VD8 закрыт и источник G1 не расходуется. При отключении сети, напряжение на VD6 падает до нуля и диод VD7 закрывается, но открывается VD8 и питание логических микросхем продолжается от батареи G1

Цепи R4-C3 и R6-C4, на первый взгляд, не нужны, но без них таймеры склонны ошибаться (возможно, от неравного времени распространения в логических элементах). А так, гарантировано переключение триггера до того, как обнулится счетчик.

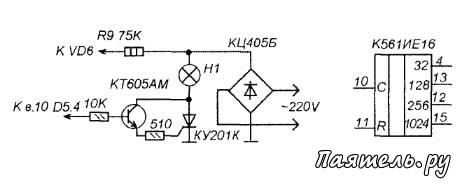

Рис.2
Теперь о деталях. Если в вашем распоряжении нет микросхемы КР1182ПМ1 или нужно управлять светильником мощнее 150W, можно выходной каскад сделать на тиристоре по схеме, показанной на рисунке 2. Мощность моста зависит от мощности нагрузки. Кварцевый резонатор на 32768 Гц от часов Если берете кварц от импортных часов, он может быть на вдвое меньшую частоту, в этом случае, вывод 7 D1 нужно подключить не к 4-му, а к 6-му выводу D1.

Если нет импортных микросхем CD4040 (или uPD4040 и др. ...D4040) можно использовать счетчики К561ИЕ16, но их цоколевка совпадает не полностью (рис. 2).

Устройство собрано в пластмассовой коробке от домино. Монтаж - объемно-клеевой (микросхемы и другие крупные детали приклеены к дну коробки выводами вверх, а весь монтаж ведется на их выводах как на монтажных стойках).

Конечно, не исключено и выполнение на печатной плате, но это требует различных утюжно-лазерных и химических процессов, занимающих, на мой взгляд, по времени, трудоемкости и вредности больше чем весь объемный монтаж. Хотя, конечно, на плате можно сделать значительно компактнее.
