Схема однодиапазонного трансивера

Схема однодиапазонного трансивера

Во время проведения QRP-экспедиций остро стоит вопрос с питанием радиоаппаратуры. Не всегда возможно использовать мощные аккумуляторы, а питать радиоаппаратуру от обычных сухих батарей с каждым годом становится все дороже. Если QRP - экспедиция продолжается недолгое время, то емкость батарей питания расходуется не полностью. В то же время к началу следующей экспедиции, проводимой через небольшое время, эти батареи уже не могут обеспечить полноценную работу трансивера.


Параллельно выходному каскаду включен генератор 800 Гц, выполненный на транзисторах VT7-VT9 типа КТ315А. Во время передачи он обеспечивает звуковой контроль телеграфных посылок.

Приемник построен по схеме с прямым преобразованием частоты. Усилитель высокой частоты приемника выполнен на транзисторе VT1 типа КПЗОЗВ, смеситель выполнен на диодах VD6 и VD7. Диоды включены встречно-параллельно, что обеспечивает работу смесителя от сигнала гетеродина, по частоте вдвое меньшей чем частота входного сигнала. УВЧ никакой наладки, кроме подстройки контуров, не требует.

Предварительный усилитель низкой частоты выполнен на транзисторе VT4 типа КТ3102Г. При использовании транзистора с другим буквенным индексом прийдется подобрать номинал R9 по отсутствию самовозбуждения усилителя низкой частоты. Базовая цепь транзистора питается от стабилизированного источника питания задающего генератора.

Оптимальное усиление каскада было при напряжении на коллекторе VT4 равном 1,8В, при питании трансивера от источника 3 В. Оконечный усилитель низкой частоты выполнен на микросхеме TDA7050. Эта микросхема работает при напряжении питания 1,6-6 В, и обеспечивает выходную мощность, достаточную для работы на низкоомные наушники аудиоплеера (32 Ом). В целях защиты микросхемы от выхода из строя при замыкании одного из выводов наушников на корпус применен развязывающий трансформатор Т1 (малогабаритный переходной трансформатор от старого транзисторного приемника).

Измерительный прибор РА1, в качестве которого используется стрелочный индикатор уровня записи от магнитофона, в режиме приема показывает условный уровень принимаемых сигналов, а в режиме передачи — уровень ВЧ напряжения в антенне. При работе с согласованной антенной и предварительной калибровке РА1 на эквиваленте 50 Ом с помощью высоко-частотного вольтметра, можно примерно определить мощность, поступаемую в антенну. В режиме настройки прибор показывает напряжение батарей питания.

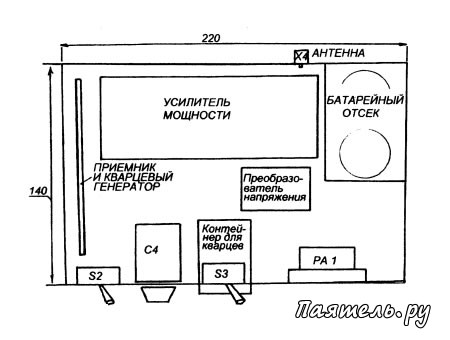

Рис.2
Схема однодиапазонного трансивераДанные катушек индуктивностей трансивера приведены в таблице 1. Трансивер выполнен в корпусе из фольгированного стеклотекстолита, его размеры 220x140x75 мм. Конструкция трансивера показана на рисунке 2. Приемник и кварцевый генератор собраны на отдельной плате, расположенной на боковой стенке корпуса. Удвоитель-усилитель мощности размещается на отдельной плате, так же на отдельной плате собран и преобразователь напряжения.

Такое блочное построение трансивера позволило уменьшить его размеры, устранить возможное самовозбуждение усилителя мощности и облегчить наладку аппарата по блокам. Элементы питания — две сухие батареи типа R20 находятся внутри трансивера. Комплект кварцев, обеспечивающих перекрытие телефонного участка диапазона 21 МГц и части телеграфного участка размещаются в пластиковой кассете от фотопленки "Kodak", кассета закреплена в корпусе трансивера при помощи изоленты, намотанной с обеих сторон кассеты, вставленной в отверстие в корпусе трансивера.

Трансивер был испытан в летний период 1999 года при работе с дачи, с байдарочного похода и показал превосходные результаты. При работе с антенной типа диполь легко удавались связи с Западной Европой и Азиатской частью России. Трансивер обеспечивал хорошую стабильность частоты при разряде батарей из изменении температуры. Качество телеграфного сигнала корреспонденты неизменно оценивали как отличное.

КатушкаИндуктивн. мкГнКонструкция
L1, L2, L60,7Диаметр каркаса 9 мм, длина намотки 9 мм 7,5 витка по серебреннного провода диаметром 0,5 мм (катушка от Р/С "Пальма").
L3----4 витка в нижней части L2. Провод ПЭЛ-0,3.
L410Диаметр каркаса 20мм, длина намотки 20мм, содержит 27 витков ПЭЛ 0,5.
L52,4Диаметр 9 мм, длина намотки 9 мм. Содержит 18 витков ПЭЛ 0,44, отвод от 5-го (катушка от Р/С "Пальма").
L75Стандартный дроссель типа ДПМ.
L80,7Диаметр каркаса 20мм, длина намотки 18мм, содержит 5,5 витков ПЭЛ - 2
