Схема антенного усилителя

Категория: Усилители
Схема антенного усилителя

Усилитель предназначен для повышения чувствительности телевизионного приемника в зоне неуверенного приема. Усилитель состоит из двух усилителей, включаемых последовательно, причем первый усилитель располагается в непосредственной близости от антенны, а второй возле антенного входа телевизора.
Связь между ними происходит при помощи коаксиального кабеля, который одновременно служит и для подачи питания на первый каскад, расположенный возле антенны. Усилитель широкополосной, он усиливает сигналы всех каналов метрового и дециметрового диапазона, а также УКВ ЧМ радиовещания. При этом никаких переключений или дополнительных настроек не требуется.

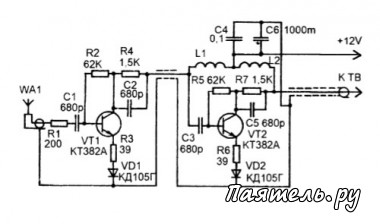

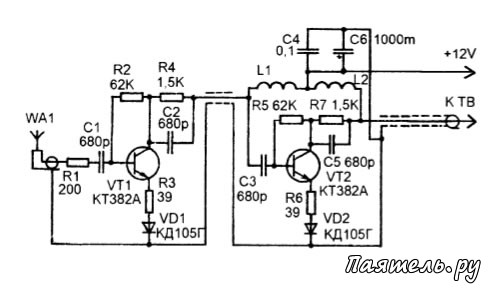

Сигнал от антенны WA1 поступает через резистор R1 и разделительный конденсатор С1 на базу транзистора VT1, режим работы которого устанавливается резистором R2. Нагрузкой каскада является резистор R4 и дроссель L1, расположенный на другом конце коаксиального кабеля. Усиленный сигнал через конденсатор С2 поступает на точку питания этого транзистора, и по кабелю поступает на базу VT2.

Разделение постоянного напряжения питания и высокочастотного напряжения сигнала производится при помощи дросселя L1 и конденсатора С3. Дальнейшее усиление выполняет каскад на транзисторе VT2. Он построен по точно такой же схеме что и первый каскад. Диоды VD1 и VD2 защищают транзисторы от пробоя при попадании на антенну статического разряда.

Для ослабления постоянных составляющих токов, протекающих через транзисторы служат цепи R4C2 и R7C5. Резисторы R1 и R5 служат для исключения самовозбуждения усилителя. Если без них самовозбуждение не возникает их можно исключить. Если самовозбуждение возникает в любом случае нужно немного увеличить сопротивления R3 и R6, правда, при этом уменьшится коэффициент усиления усилителя.

Усилитель с телевизором типа 3УСЦТ соединяется, практически, трехпроводным кабелем, — через коаксиальный разъем ВЧ сигнал поступает на вход телевизора и общий минус питания от телевизора на усилитель, и через дополнительный одноконтактный разъем на усилитель поступает напряжение 12В, которое используется в телевизорах 3УСЦТ для питания всех малосигнальных узлов. Это напряжение удобнее всего снимать с платы МРК, и вывести на одноконтактное гнездо, которое можно установить рядом с антенными разъемами.

Если устанавливать дополнительное гнездо в телевизоре не желательно, можно организовать питание от сети через любой сетевой адаптер для портативной аудиотехники. Напряжение питания усилителя может быть от 6-ти до 12В. В этом случае питание подают параллельно конденсатору С6 (соблюдая полярность). Желательно чтобы был стабилизатор.

Транзисторы могут быть с любыми буквами, можно заменить на ГТ311, но при этом в ДМВ усилитель будет работать хуже.

Дроссели наматываются на ферритовых кольцах типоразмера К7Х4ХЗ из любого феррита, всего должно быть по 10 витков провода ПЭЛШО 0,1, в крайнем случае ПЭВ 0,12. Витки располагаются равномерно.
