Микросхема выпускается фирмой Motorola, предназначена для построения приемного тракта устройства радиосвязи, выполненного по супергетеродинной схеме с однократным преобразованием частоты, предназначенного для приема цифровых сигналов. Прием аналоговых сигналов тоже возможен, если снимать аудиосигнал непосредственно с выхода демодулятора (с выв. 14), до схемы компаратора.


Возможно использование микросхемы в схеме с двухкратным преобразованием частоты для работы как второй преобразователь и тракт второй ПЧ.

Микросхема может работать с типами модуляций - GMSK, FSK, FM.

В составе микросхемы: преобразователь частоты, схема гетеродина (она же буферная схема, при работе с внешним источником частоты гетеродина), усилитель ПЧ, второй усилитель-ограничитель ПЧ, частотный детектор, RSSI-буфер, компаратор-формирователь логического уровня.

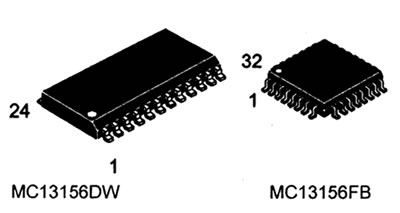

Микросхема выпускается в двух вариантах - MC13156DW (в корпусе SO-24L с 24-мя выводами, расположенными с двух сторон) и МС13156FB (в корпусе QFP с 32-мя выводами, расположенными с четырех сторон). На включения схемах приводится микросхема MC13156DW, а выводы для МС1356FB показаны в скобках на блок-схеме микросхемы.



Параметры:

1. Диапазон питающего напряжения (Vcc)....... 2...6V.
2. Номинальное напряжение питания.......3V.
3. Ток потребления не более.........8 mА.
4. Чувствительность по входу смесителя при отношении сигнал/шум 12dB не хуже .........2µV.
5. Максимальная частота сигнала, поступающего на вход смесителя..........500 MHz.
6. Номинальная промежуточная частота................ 10,7 MHz или 455 kHz.
7. Коэффициент передачи смесителя............22 dB.
8. Входное сопротивление смесителя............1 kOm.
9. Выходное сопротивление смесителя........... 330 Оm.
10. Коэффициент передачи усилителя промежуточной частоты...........39 dB.
11. Входное сопротивление усилителя промежуточной частоты...........1,4 kOm.
12. Выходное сопротивление усилителя промежуточной частоты.........290 Оm.
13. Входное сопротивление усилителя-ограничителя промежуточной частоты 1,4 kOm.
14. Динамический диапазон усилителя-ограничителя................55 dB.

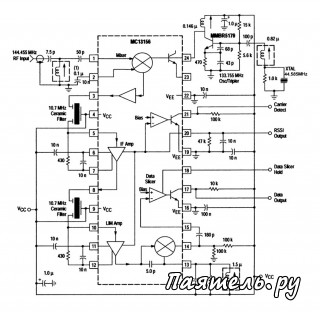

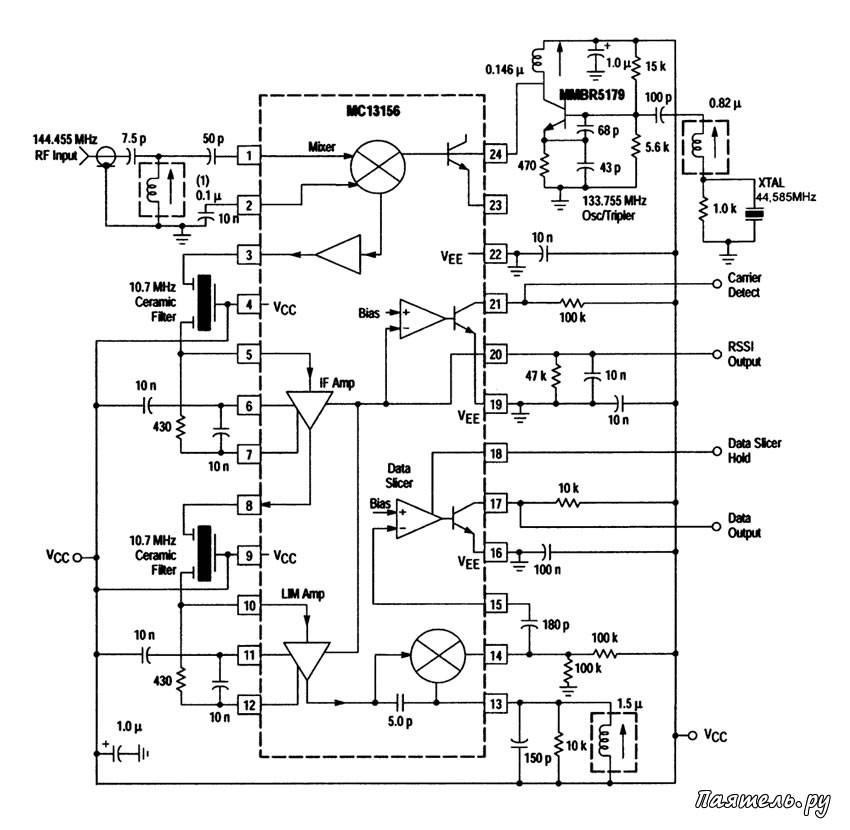

Схема включения при приеме сигнала 144,455 MHz и ПЧ 10,7 MHz

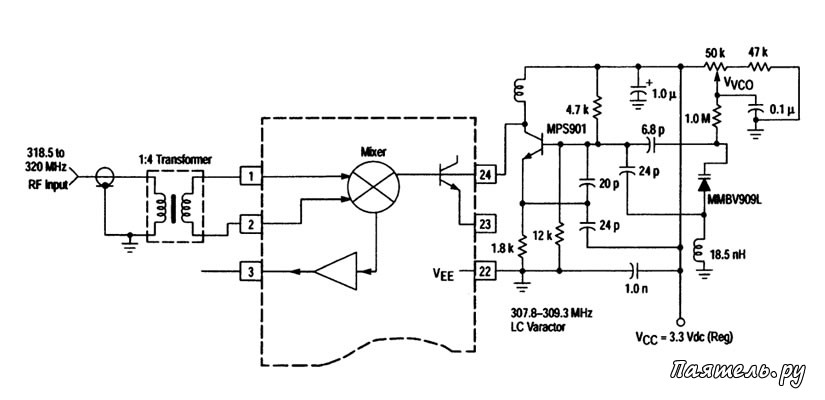

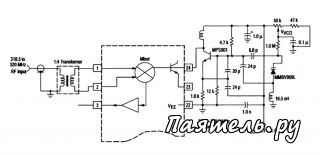

Вариант схемы включения преобразователя частоты при приеме в частотном диапазоне 318,5-320 MHz, с плавной настройкой с помощи варикапа

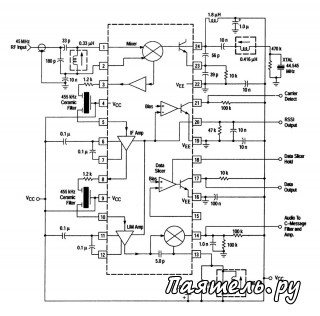

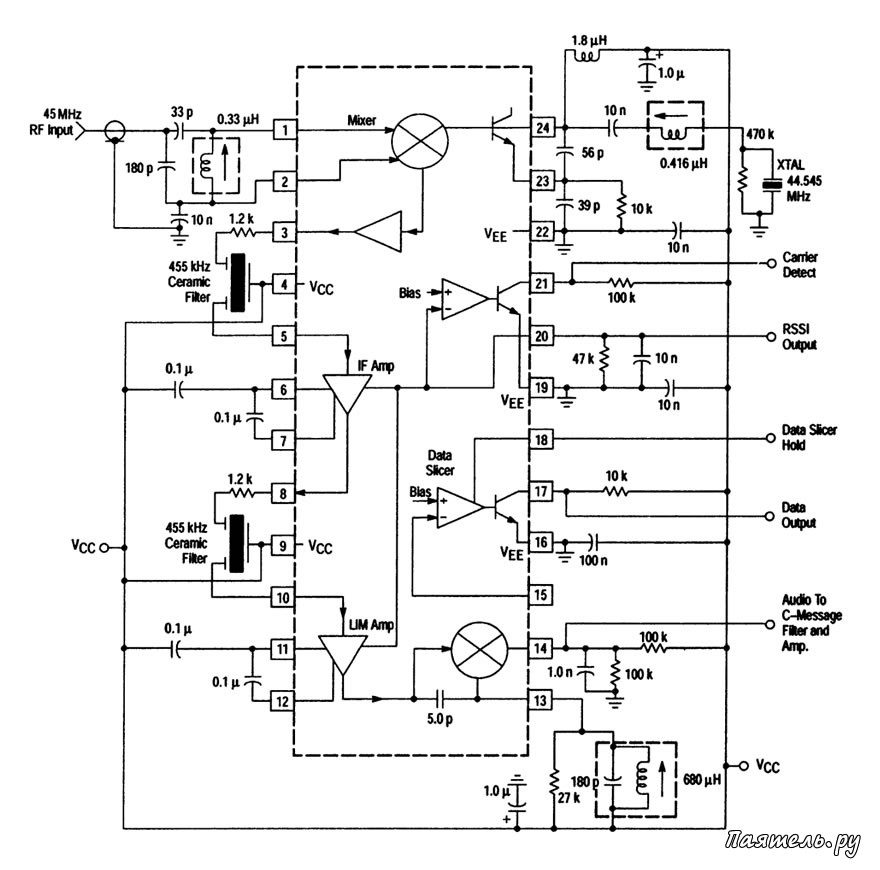

Схема включения MC13156DW при приеме на частоте 45 MHz (ПЧ=455 kHz)

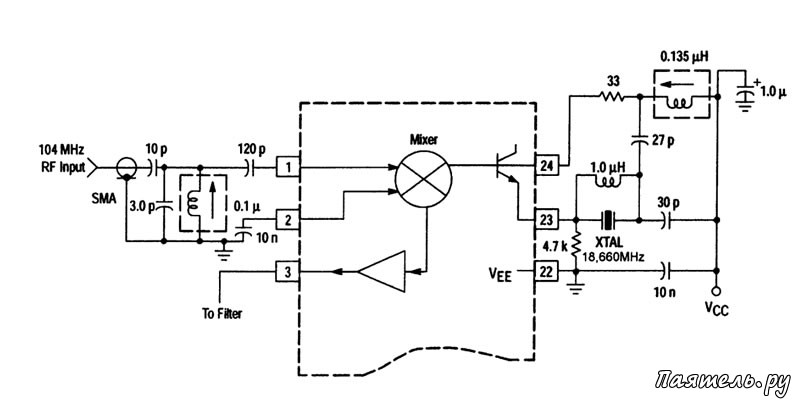

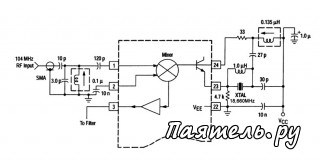

Вариант схемы включения преобразователя частоты при приеме на 104 MHz, с кварцевым гетеродином
