Схемы простых устройств видеонаблюдения

Схемы нескольких простых устройств на основе видеоглазка, состоящих, в основном из таких готовых блоков, как источник питания напряжением 12V, автоматический выключатель освещения на датчике движения. На рисунке 1 приведена простая схема к видеоглазку, которая поможет вам узнать приходил ли кто-то к вам во время вашего отсутствия.


Видеоглазок F1 установлен на входной двери вместо оптического глазка. Его выход подключен ко входу домашней видеосистемы, состоящей из телевизора и DVD-рекордера. Рекордер постоянно включен в режиме записи. Имеющийся в нем детектор видеосигнала удерживает его в режиме паузы, если видеосигнала нет (видеоглазок выключен) и начинает запись сразу же после включения видеоглазка.

Схема на элементах C1,C2,VD1, VD2, К1 подключена параллельно вашему квартирному звонку (по цепи 220V). Когда посетитель нажимает звонковую кнопку одновременно с дин-дон напряжение 220V поступает на эту схему. Конденсатор С1 понижает напряжение до необходимой величины, диодный мост его выпрямляет и постоянное напряжение поступает на обмотку реле К1, контакты которого замыкаются.

А замкнувшись они заряжают конденсатор С3 до напряжения при котором открывается мощный ключевой полевой транзистор VT1. Нагружен данный транзистор цепью питания видеоглазка F1. Поэтому, при нажатии на звонковую кнопку подается питание на видеоглазок. На его выходе появляется видеосигнал, и DVD-рекордер начинает записывать.

После того, как посетитель перестанет трезвонить, конденсатор С3 начнет медленно разряжаться через R2. При указанной емкости С3 и сопротивлении R2 на это уйдет около 10-15 секунд, - вполне достаточно чтобы запечатлеть посетителя и его уход. Затем видеоглазок выключится.

Включить видеоглазок можно и без нажатия на звонковую кнопку, - выключателем S1. Вернувшись домой, вы сможете просмотреть видеозапись и созвониться с посетителем чтобы договориться о новой встрече.

На основе этой же схемы можно сделать достаточно эффективное охранное устройство. Одно из его достоинств в том, что вы не только получаете вызов на мобильный телефон, говорящий о факте вторжения, но и в последствии сможете предоставить органам охраны правопорядка вещественное доказательство, - видеозапись самого ограбления. Важно только DVD-рекордер надежно спрятать в помещении, так чтобы его не украли вместе с компроматом.

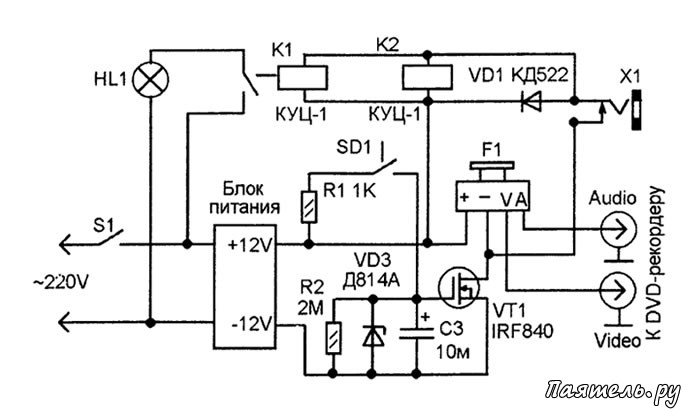

Рис.2
Схемы простых устройств видеонаблюденияПринципиальная схема показана на рис. 2. Главное отличие от схемы на рис.1, в том, что вместо контактов реле используется дверной датчик SD1, который замыкается при открывании входной двери. В качестве SD1 очень удобно использовать датчик капота от автомобиля ВАЗ-2108. Его устанавливают в дверной проем так, чтобы при закрытой двери он был нажат дверью.

При открывании двери шток датчика освобождается и его контакты замыкаются. При этом происходит включение камеры F1, а так же двух реле К1 и К2. Реле К1 включает освещение (лампа HL1), а контакты реле К2 (на схеме не показаны) должны быть подключены параллельно кнопке вызова сотового телефона или параллельно кнопке вызова охраны.

Х1 - это своеобразный ключ. Это стандартный миниатюрный разъем, который используется в портативной аппаратуре чтобы подключить внешний головной телефон и при этом отключился внутренний динамик. Здесь используются только контакты, отключающие динамик. Разъем Х1 устанавливают на входной двери. Он маленький и незаметен.

Даже если его обнаружат, - его назначение не будет понятным. Ключом служит соответствующий штекер, контакты которого никуда подключать не нужно. После того как воткнуть штекер Х1, цепь питания обмоток реле размыкается. Можно войти, не вызывая охраны. Но видеокамера включается. Затем, выключите систему выключателем S1 и выньте штекер-ключ из Х1.

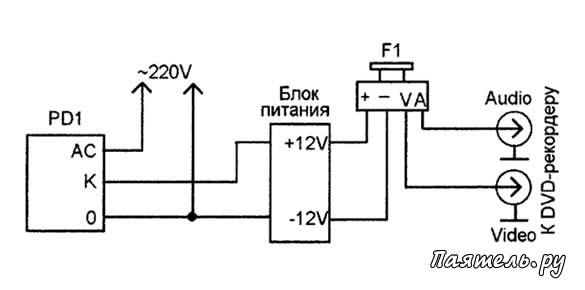

Рис.3
Схемы простых устройств видеонаблюденияА вот еще схема, - на рисунке 3. Допустим, кто-то повадился пакостить в подъезде. Как обнаружить злоумышленника? Может быть вандал скрывается под добропорядочной личиной вашего соседа?

Можно приобрести относительно недорогой автоматический выключатель освещения китайского производства, с пироэлектрическим датчиком движения. У такого прибора есть три точки подключения, - сеть "АС" и "О" и "К", - реле. Светильник включают между "О" и "К". Но вместо светильника можно подключить блок питания, от которого питается видеоглазок F1. Как только в подъезде возникает движение, видеоглазок включается и работает насколько минут.

В автоматическом выключателе есть два датчика - пироэлектрический датчик движения, который срабатывает на человека, и фотодатчик, определяющий нужно ли включать свет. Фоторезистор фотодатчика нужно залепить пластилином, чтобы прибор всегда думал что темно.

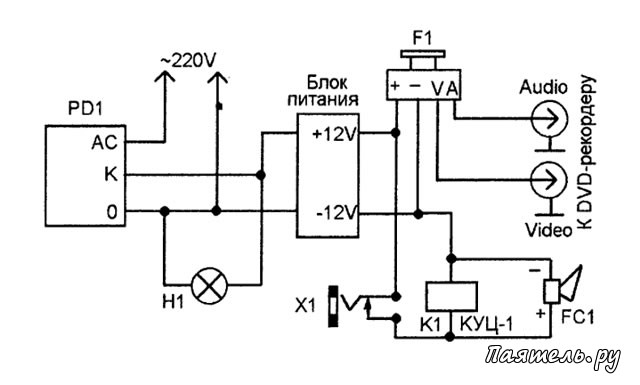

На рисунке 4 - схема охранного устройства на основе автоматического выключателя освещения (пиродатчика).

Рис.4
Схемы простых устройств видеонаблюденияЗдесь кроме реле К1, включающего вызов охраны, есть и сирена FC1, - стандартная сирена от автомобильной сигнализации.
Во всех схемах используются реле КУЦ-1 от систем дистанционного управления старых отечественных телевизоров. Реле имеют обмотки на 12V сопротивлением 600 Ом и контакты на 220V1А.

Блок питания - сетевой адаптер, дающий постоянное напряжение 10-14V при токе не ниже 400 mА.
