Микросхема LA4534M

Категория: Микросхемы
Микросхема LA4534M

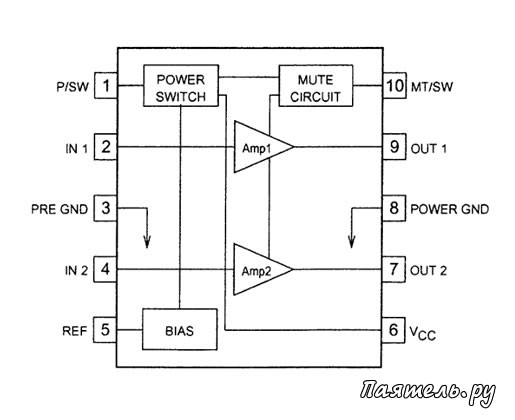

Микросхема LA4534M фирмы Sanyo, она предназначена для построения телефонных усилителей НЧ и применения в портативной аппаратуре, в МР3 и CD-проигрывателях. Имеются цепи для блокировки и перевода в энергосберегающий режим. Для блокировки нужно подать логический ноль на вывод 10, а для выключения в энергосберегающий режим, - ноль на вывод 1.

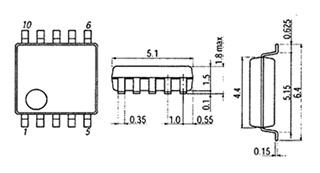

Микросхема выполнена в корпусе MFP10S под поверхностный монтаж.

Микросхема LA4534M

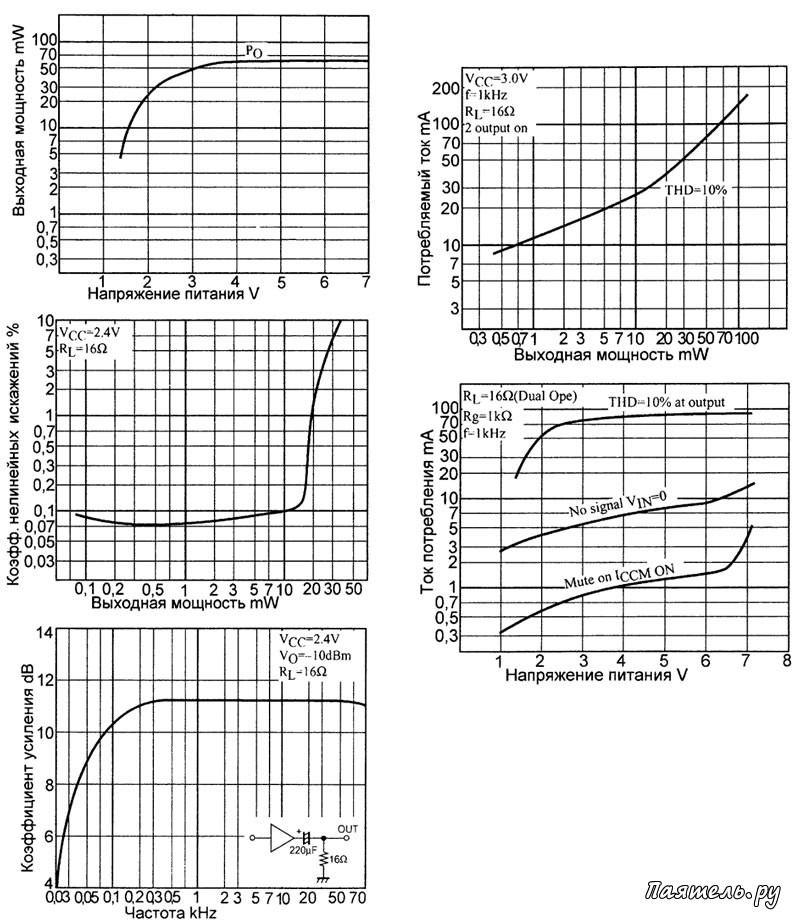

Параметры LA4534M:

1. Диапазон питающего напряжения (Vcc)............................................1,6..,4,5V.
2. Номинальное напряжение питания 3V.
3. Сопротивление нагрузки (RL)... 16...32 Оm.
4. Ток покоя при Vcc=2,4V ................. 5,4mА.
5. Ток потребления в режиме блокировки (при нуле на выводе 10)..............1,1...2mА.
6. Ток в энергосберегающем режиме ... 1mА.
7. Коэффициент усиления на частоте 1 kHz.................... 9...13 dB.
8. Коэффициент нелинейных искажения (THD) при Vcc=2V, на частоте 1 kHz, при выходной мощности 1 mW 0,08%.
9. Выходная мощность при Vcc=3V, КНИ (THD) = 10%, частоте 1 kHz ... 50 mW.


Микросхема LA4534M

Аналогичные по цоколевке, назначению и напряжению питания микросхемы LA4533M, LA4535M, LA4537M, отличаются от LA4534M некоторыми электрическими параметрами, в частности более высоким коэффициентом нелинейных искажений и током потребления.

Микросхема LA4534M
