Микросхема LA4525

Микросхема LA4525 фирмы Sanyo, она предназначена для построения УМЗЧ портативной аппаратуры. Содержит два канала УМЗЧ с минимумом навесных элементов. Может работать как стереоусилитель, так и как моноусилитель, при мостовой схеме включения (с удвоенной мощностью). Выпускается в корпусе DIP8. Для обеспечения работы в мостовой схеме один из усилителей кроме прямого входа (выв. 6) имеет инверсный вход (выв.5).

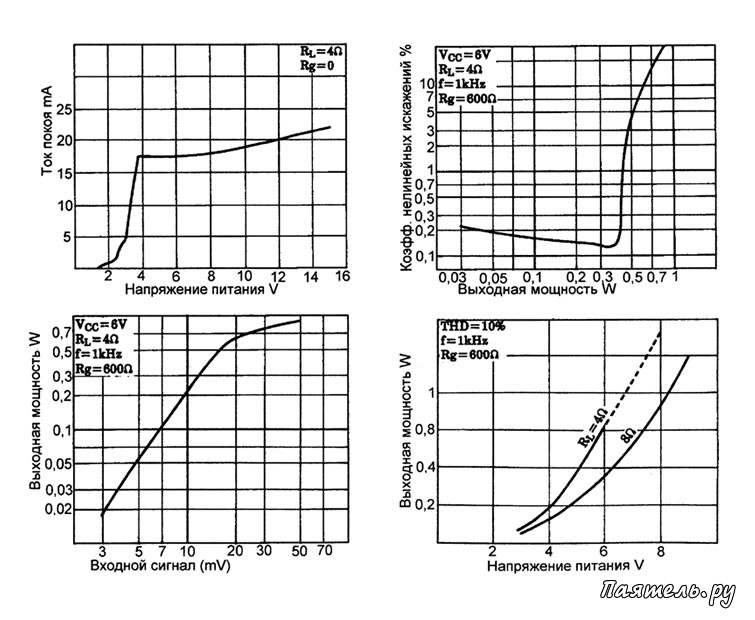

Микросхема LA4525

Технические параметры LA4525:

1. Допустимый диапазон питающего напряжения Vcc.......................3...15V.
2. Ток покоя при Vcc=6V..............15 mA.
3. Выходная мощность при КНИ=10%, Rh=4 Оm, Vcc=6V....................0,65W.
4. Выходная мощность при КНИ=10%, Rh=8 Оm, Vcc=9V.................... 1 W.
5. Коэффициент усиления 38-42dB.
6. КНИ (THD) при Р=0,1 W..........0,2%.
7. Разделение каналов............... 55 dB.
8. Входное сопротивление 100 kOm


Микросхема LA4525

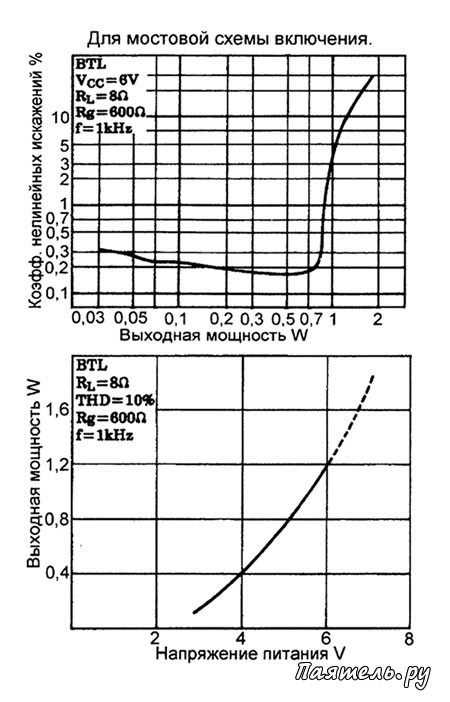

Мостовая схема включения
При мостовой схеме включения прямой вход одного усилителя (вывод 6) шунтируется конденсатором на общий минус, а на инверсный вход этого же усилителя (вывод 5) подается сигнал с выхода другого усилителя.

При работе в мостовой схеме сопротивление нагрузки не должно быть меньше 8 Оm.
