Усилитель выполнен на двух микросхемах LM3875, включенных по схеме с двуполярным питанием. На плате усилителя расположены детали как самих усилителей мощности, так и источника питания, - выпрямительные диоды, электролитические конденсаторы большой ёмкости. Для обеспечения питания нужно только подключить силовой трансформатор.


Входные сигналы с выхода вышеуказанного или другого предварительного усилителя поступают на Х1 и Х2. Как разъемы Х1 и Х2 указаны условно, на самом деле к печатным площадкам подпаиваются экранированные кабели, которые идут к выходу предварительного усилителя.

Микросхемы LM3875 фактически представляют собой мощные операционные усилители. Поэтому их коэффициентом усиления легко управлять изменяя глубину ООС (подбором сопротивлений R5 и R6). Так можно оптимизировать усилитель мощности по чувствительности. С указанными на схеме сопротивлениями R5 и R6 чувствительность составляет 0,6V на канал (при достижении выходной мощности 35W).

Номинальное сопротивление нагрузки 4 Оm на канал. Максимальная выходная мощность при КИИ 10% на частоте 1 кГц составляет 48W. Номинальная выходная мощность при КНИ не более 0,2% - 35W.

Источником питания служит готовый низкочастотный силовой трансформатор, у которого имеется вторичная обмотка на 30V с отводом от середины. Допустимый ток вторичной обмотки должен быть не ниже 3А. Можно использовать силовой трансформатор на 36V производственного назначения. Нужно его разобрать и перемотать вторичную обмотку, используя тот же провод (уменьшить число витков на 20% и сделать отвод от середины обмотки).

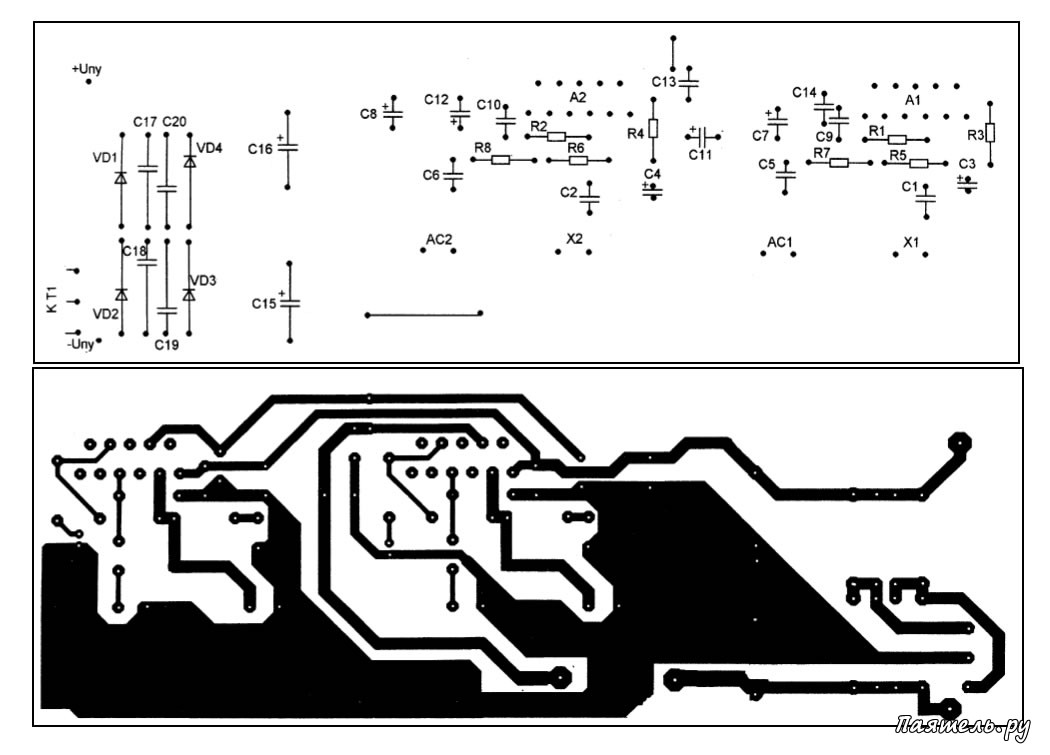

Схема предварительного усилителя питается от этого же источника (напряжение с точек "+Uпу", "-Uпу" и с общего провода). Практически все детали, кроме трансформатора, размещены на печатной плате, чертеж которой здесь показан в натуральную величину.

Микросхемы необходимо установить на достаточно большой радиатор. Радиатор может быть одновременно задней или боковой стенкой корпуса усилителя.
