Микросхема МС1374 фирмы Motorola предназначена для построения схемы радиочастотного модулятора телесигнала. На схему модулятора поступают аудиосигнал (звукового сопровождения) и комплексный видеосигнал. На выходе будет сигнал метрового диапазона 3-го или 4-го частотного канала (в зависимости от частоты резонанса контура или кварцевого резонатора, подключенного к выводам 6-7 микросхемы).


Несущая частота звука ниже несущей частоты изображения на величину, частоты, на которую настроен контур, подключенный между выводами 2 и 3 (4,5 МГц, 5,5 МГц, 6,5 МГц, 10,7 МГц). Микросхема может использоваться в игровых приставках к телевизорам, в схемах коммутации видеосигналов по радиочастоте. МС1374Р выпускается в корпусе DIP-14.

Технические параметры:

1. Напряжение питания Vcc...............5...14V.
2. Ток потребления.............................13 mА.
3. Номинальный уровень входного видеосигнала................................. 1V.
4. Уровень выходного радиосигнала (на выв. 9)..................................... 170 mV.
5. Выходное сопротивление.......... 75 Оm.
6. Отличие частоты несущей звука от частоты несущей видео .... 1,7...14 МГц

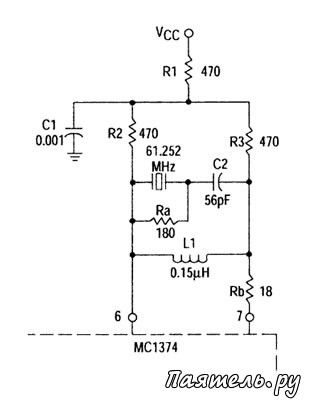

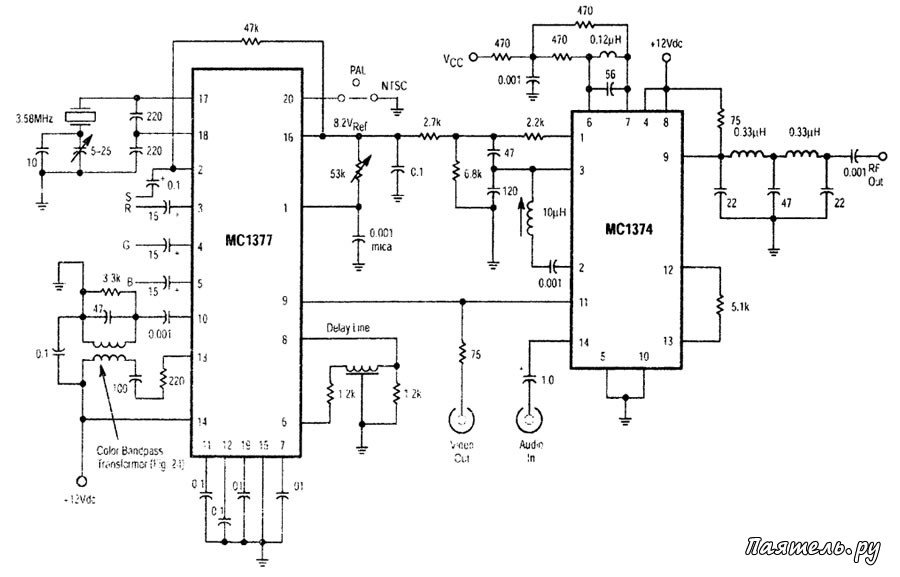

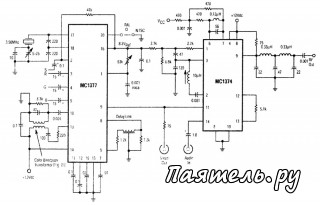

Схема RGB - RF модулятора на микросхемах MC1377 и MC1374

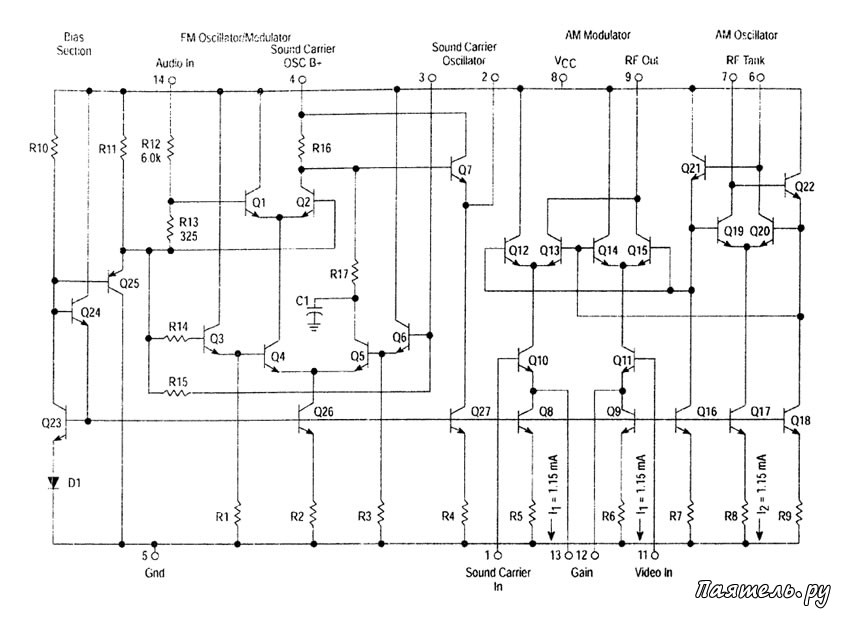

Эквивалентная схема MC1374
