Передатчики серии ТХ500х выпускаются фирмой RFM для организации беспроводной передачи цифровых данных по радиоканалу УКВ-диапазона. В серии ТХ500х есть ТХ5000, ТХ5001. ТХ5002 и ТХ5003, различие между ними в рабочих частотах, для ТХ5000 - 433,92 МГц, для ТХ5001 - 315,0 МГц, для ТХ5002 - 418,0 МГц и для ТХ5003 - 303,825 МГц. Передатчики рассчитаны на работу с аналогичными приемниками, - RX5000, RX5001, RX5002 и RX5003. На рисунке выше изображен "Передатчик ООК конфигурации".


Передатчики, сделанные на основе этих гибридных микросхем, поддерживают передачу данных до 115,2 kbps. Работают с номинальным напряжением питания 3V; есть энергосберегающий режим (Sleep mode). Выполняют директиву 2002/95/ЕС (RoHS)

Передатчики могут работать с амплитудной манипуляцией (ООК) и амплитудной модуляцией (ASK). Максимальная выходная мощность без использования дополнительного усилителя мощности составляет 1,2 mW. Изменяя вытекающий из вывода 8 ток в пределах от 25 до 250 мкА можно менять выходную мощность от 0,1 до 1.2 mW.

Технические характеристики передатчиков:

1. При ООК передача данных до ..... 10 kbps.
2. При ASK передача данных до ...... 115,2 kbps.
3. Максимальный ток потребления ....... 7,5mA
4. Ток потребления в Sleep mode ...... 0.7мкА
5. Уровень логического нуля входа ...... 0,2V.
6. Уровень лог. единицы входа ...... Vcc-0,3V.
7. Питающее напряжение (Vcc) ....... 2,2 - 3,7V.
8. Диапазон рабочих температур ....... -40..+80°С.
9. Минимальная длительность входного импульса в режиме ООК при передаче 2,4kbps .
- 416,67 pS, максимальная ..... 1666,68 pS.
10. Минимальная длительность входного импульса в режиме ASK при передаче 19,2kbps ..... 52.08 pS, максимальная ..... 208,32 pS.
11. Минимальная длительность входного импульса в режиме ASK при передаче 115.2 kbps ...... 8.68 pS, максимальная ...... 34,72 pS.

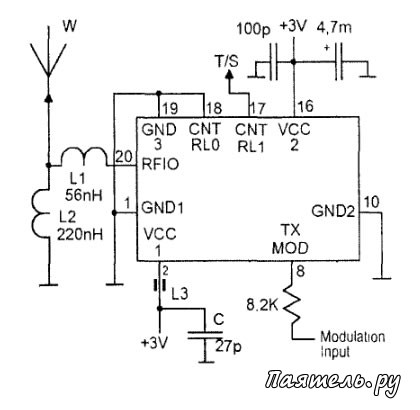

На рисунке 1 показана схема включения микросборки для работы с амплитудной манипуляцией (ООК). на рисунке 2 - схема включения для работы с амплидудной модуляцией (ASK) Выбор режима (ООК или ASK) определяется уровнями на выводах 17 и 18.

Рис. 2


В первом случае вывод 17 соединен с общим минусом, а на вывод 18 подается единица, которой передатчик включается из энергосберегающего режима. Во втором случае вывод 18 соединен с общим минусом, а на вывод 17 подают единицу для включения передатчика.

Зависимость выходной мощности от тока через вывод 8 определяется согласно формуле: Р = 16 (Iтх)2. P - в mW. а I - в mA.
