Переключатель гирлянд на транзисторах и тиристорах

Переключатель на транзисторах и электромагнитных реле, схема показана на рисунке 1. Три транзисторных ключа включены последовательно в кольцо. Связь между ними через конденсаторы. Скорость переключения зависит от емкостей конденсаторов С1, С2 и С4.


На трехфазном мультивибраторе и тиристорах

Переключатель гирлянд на транзисторах и тиристорах

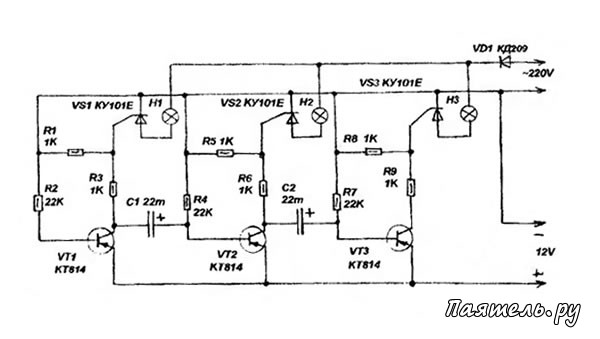

Вторая схема сходна с предыдущей, но в качестве переключателей здесь используются тиристоры. Схема показана на рисунке 2. Гирлянды Н1-Н3 на 220В для домашней елки, из последовательно включенных маломощных ламп. На самом деле напряжение на них будет поступать менее 220В, поскольку здесь выпрямитель сделан по однополупериодной схеме на диоде VD1.

Питать схему можно от источника постоянного тока напряжением от 12-ти до 28В, все зависит от используемых реле. В данном случае реле РЭС-47 на напряжение 12В, поэтому и питание 12В. Возможно использовать реле любых других типов, важно чтобы ток через лампы не превышал допустимый ток через их контакты. Для гирлянд на 220В, состоящих из последовательно включенных миниатюрных ламп, на ток 100-200мА подойдут практические любые реле.

Подключение гирлянд на схеме не показано, здесь все зависит от вашей фантазии. Можно взять три гирлянды, которые будут по очереди включаться или выключаться (в зависимости от того замыкающие или размыкающие контакты реле ими управляют), либо шесть, при этом переключающие контакты реле будут управлять парами гирлянд.

Для того, чтобы гирлянды светились на полную мощность нужно убрать 15-20% лампочек из общего количества, включенных в гирлянду.

Тиристоры можно заменить на КУ107А, КУ107Б Диод на Д226Б, Д226В, КД226. Транзисторы на КТ816, КТ361. Питается схема от сети 220В и от малогабаритного сетевого адаптера для портативных магнитофонов, на нем должно быть установлено напряжение 9-12В.

На одном тиристоре

Переключатель гирлянд на транзисторах и тиристорах

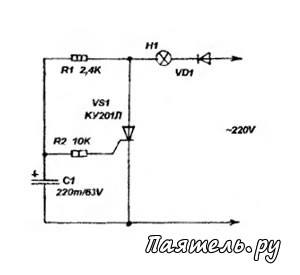

Простая мигалка на одном тиристоре, может управлять одной гирляндой или одной лампой, причем мощность достойная уличной елки - до 400 Вт. Частоту мигания можно установить подбором сопротивления резистора R2, но делать это можно только при отключенном питании. Если такая мощность не нужна вместо КУ201Л можно взять КУ107Б, диод в мощном варианте КД202Ж, в слабом - КД209.

На тиристорах на три гирлянды

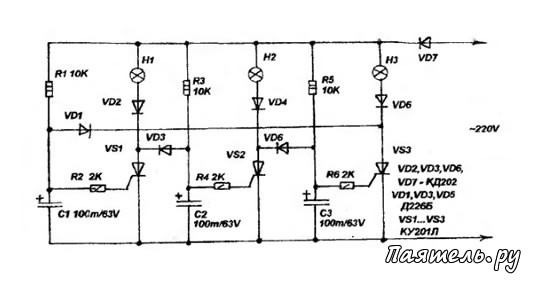

Схема показана на рисунке 4. Переключатель может управлять тремя гирляндами (последовательное переключение) каждая из которых имеет мощность до 400 Вт. Скорость переключения зависит от сопротивлений резисторов R1, R3 и R5 и от емкостей конденсаторов С1-С3. Работает схема так. При включении в сеть начинают заряжаться конденсаторы, но скорость их зарядки не одинакова (и конденсаторы и резисторы имеют некоторый разброс номиналов).

Переключатель гирлянд на транзисторах и тиристорах

В результате напряжение на одном из конденсаторов первым достигает напряжения открывания тиристора. И один из тиристоров (например VS1) открывается раньше других, зажигая свою гирлянду. При этом через VD3 разрядится С2. Следующим откроется VS3 и через диод VD1 закроет VS1 Теперь С2 сможет зарядиться и откроет VS2, который диодом VD5 закроет VS3, и так далее.

Диоды КД202 с буквами от "Ж" до "Р". можно заменить на КД233, КД234, диоды Д226Б-Г на КД209. Тиристоры на КУ201К Если нет необходимости в переключении мощных гирлянд тиристоры можно заменить на КУ107Б, а все диоды на КД209.
