Корпус для акустики своими руками

Корпус для акустики своими руками

Обычно корпуса акустических систем радиолюбители изготовляют из деревянных, фанерных или древесностружечных плит, при этом используется соединение типа - "шип" или при помощи деревянных реек или металлических уголков. В первом случае соединение трудоемко и требует хороших столярных навыков, в третьем случае требуются металлические уголки, которые не всегда имеются у радиолюбителя. В результате в основном используется реечное соединение.


Но и этот способ тоже имеет недостатки: изготовить подходящие рейки без применения циркулярной пилы сложно, к тому же для получения достаточной механической прочности они должны быть достаточно толстыми, а это отнимает полезный объем АС, что наиболее ощутимо в малогабаритных АС, поскольку с уменьшением габаритов доля общего объема, занимаемая рейками возрастает.

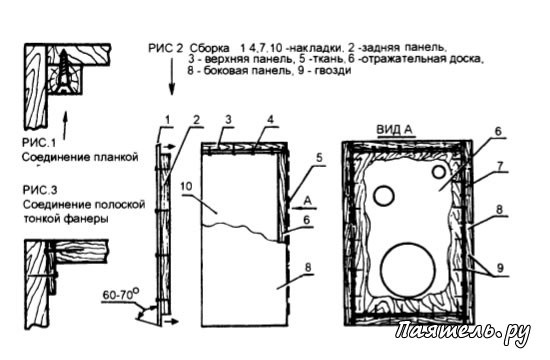

Все эти недостатки можно устранить, если панели из облицованного материала соединять при помощи тонкой фанеры, клея и гвоздей (или шурупов) — рисунок 3. Для корпусов объемом до 10-ти литров берется фанера толщиной 8 — 10 мм. Из фанеры толщиной 2 — 4 мм вырезают четыре накладки.

Корпус для акустики своими руками

Обработка отражательной доски должна быть завершена до сборки колонки, в ней должны быть сделаны все отверстия для динамиков и фазоинвертора, лицевая часть должна быть обтянута тканью или обработана другим способом.

Сборку лучше всего производить с клеем ПВА, длина гвоздей должна быть на 1,5-2 мм меньше суммарной толщины стенки и накладки.Две малые накладки из тонкой фанеры крепят при помощи клея и гвоздей к верхнему и нижнему торцам отражательной доски. После частичного высыхания клея , тем же клеем обильно смазывают внутреннюю поверхность заготовки основания и накладывают на неё одну из накладок закрепленных на отражательной доске, и скрепляют гвоздями. Таким же образом фиксируют вторую накладку.

Затем полученную П-образную заготовку кладут набок, верхние торцы стенок и отражательной доски покрывают клеем и накладывают на них большую накладку из тонкой фанеры, так чтобы углы между стенками и отражательной доской были прямыми, затем закрепляют гвоздями. Точно также крепят вторую накладку.

Далее покрывают клеем наружные стороны боковых стенок (пока они только из тонкой фанеры) и накладывают на них боковые панели, закрепляют при помощи гвоздей изнутри корпуса. Если торцы получились ровными можно приступать к внешней отделке корпуса.

В противном случае торцы нужно обработать и зашпатлевать. Шпаклевку можно сделать смешав клей ПВА с зубным порошком до нужной густоты.
