Схема простого металлоискателя для чайников

Категория: Металлоискатели
Схема простого металлоискателя для чайников

Этот металлоискатель пригодится для "чайников", тех кто впервые собирает такой прибор. Он может обнаружить скрытые крупные металлические предметы на глубине до 0,6 м. Его удобно использовать для поиска засыпанных снегом или землей, стройматериалами, колодцев водоснабжения, можно обнаружить неглубоко проложенные трубы водоснабжения. Принцип действия традиционный: сравниваются частоты двух генераторов, частота одного генератора постоянная, частота второго зависит от внешних индуктивностей, следовательно от расположенных на некотором расстоянии от контурной катушки металлических предметов.


Исходно частоты равны, но при приближении к металлическому предмету частота второго генератора начинает изменяться. Разность этих частот выделяется на выходе прибора и поступает на головной телефон. Чем выше звук, тем больше частота одного генератора отличается от частоты другого.

Второй генератор (частота которого зависит от металлических предметов) сделан на первых двух элементах микросхемы D1. Его частота зависит от контура L1 С2. Катушка L1 является поисковой, именно её перемещают при поиске предмета.

Первый генератор, частота которого при приближении к металлу остается стабильной , сделан на полевом транзисторе V2. Его частота настройки зависит от индуктивности L2 и емкости С9, а также емкости варикапа V1, опорное напряжение на котором изменяется при помощи переменного резистора R2. Его нагрузкой служит индуктивность L3.

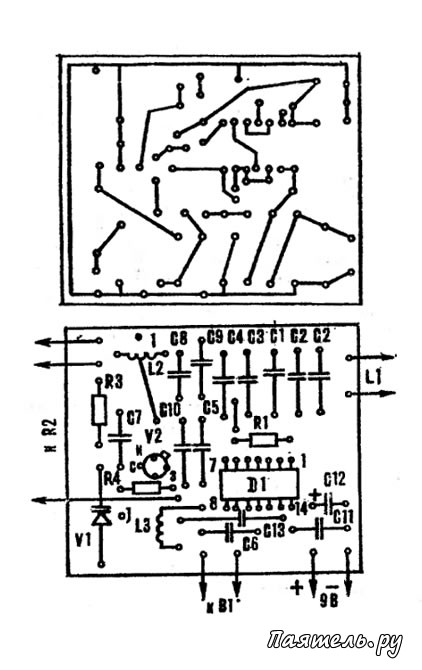

Прибор монтируется на односторонней печатной плате из стеклотекстолита размером 65X55 мм (рисунок 2).

Как работает металлоискатель

Вращением движка R2 устанавливают момент когда в телефонах звук низкого тона. При приближении к металлическому предмету тон будет повышаться.

Схема простого металлоискателя для чайниковПоисковая катушка L1 намотана на кольце сделанном из виниловой трубки диаметром 16 мм, диаметр кольца 250 мм. Катушка содержит 100 витков ПЭВ 0,2.

После намотки кольцевую катушку нужно обернуть слоем алюминиевой фольги с зазором между началом и концом 5-10 мм, он нужен для того, чтобы не создавать короткозамкнутый виток.

Фольгу соединяют с заземленным выводом L1. Затем готовую катушку нужно обмотать изолентой, чтобы защитить её от внешних воздействий.

Катушка L2 содержит 150 витков провода ПЭЛШО 0,14, намотанного па ферритовом кольце К8Х6Х2 из феррита марки 1000НН. Отвод сделан от 50-го витка считая от заземленного провода. На таком-же кольце намотана L3 таким-же проводом до заполнения.

Варикап V1 может быть любого типа, вместо него даже можно использовать стабилитрон на напряжение более 10В, например Д814Д.

Налаживание состоит в проверке работоспособности обеих итераторов при помощи осциллографа, частотометра или вольтметра переменного тока. Частоты генерации должны быть около 100 кГц. Установить их можно для генератора с катушкой L1 подбором С2, а для 1.2 подбором С9, при этом вблизи не должно быть больших металлических предметов и движок R2 должен быть в среднем положении.

Плата размещается в жестянном корпусе размерами 90x60x35 мм в нем просверлены отверстия для резистора R2 выключателя-тумблера S1 и разъёма для подключения головных телефонов. Корпус закреплен хомутами на дюралюминиевой трубке диаметром 12 мм и длиной 700 мм. На противоположном конце трубки при помощи кронштейна закреплена поисковая катушка, провода от неё к плате проложены внутри трубки.
