Схема простого сенсорного выключателя

Схема простого сенсорного выключателя

Выключатель действует аналогично механическому с двумя кнопками с зависимой фиксацией. При нажатии на одну кнопку вторая возвращается в исходное положение. Также и здесь, имеются две сенсорные пластины при прикосновении каждой устройство включается и остается в таком состоянии до прикосновения к второй.


Выключатель можно использовать для управления электроприборами или в составе бытовой теле-радио аппаратуры. На его основе легко сделать простейшее охранное устройство, реагирующее на прикосновение, например к дверной ручке или к замку (но только в помещении).

Схема показана на рисунке 1. При касании металлических пластин X1 и Х2 наведенная в теле человека переменная ЭДС внешним электромагнитным полем которое всегда имеет место, поступает на один из диодов, которые выполняют роль детекторов этой ЭДС, но на выходе VD1 получается отрицательное напряжение, а на выходе VD2 положительное.

В результате на инвертирующий вход ОУ поступают либо отрицательные, либо положительные полуволны переменного напряжения (фона). В первом случае на выходе ОУ устанавливается положительный потенциал по отношению к общему проводу и транзистор VT1 откроется включив питание электромагнитного реле, которое своими контактами включает управляемую цепь.

Резистор R5 в цепи положительной обратной связи вводит ОУ в режим насыщения и положительное напряжение на его выходе сохраняется до тех пор пока его не выведут из этого режима. При прикосновении к другой пластине на инвертирующий вход поступают положительные полуволны и потенциал на выходе ОУ становится близким к нулю. Резистор R5 играет туже роль, что и в предыдущем случае. В результате транзистор VT1 закрывается к контакты реле размыкаются.

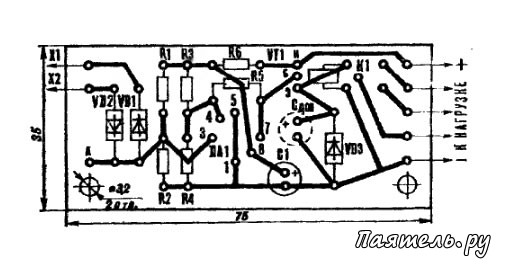

Схема простого сенсорного выключателяВыключатель смонтирован на одной печатной плате. При установке нужно учитывать, что длины проводов, соединяющих сенсоры с платой должны должны быть минимальными.

Сенсоры нельзя устанавливать на поверхности подверженной атмосферным воздействиям, выключать может срабатывать от дождя и снега, а изменение температурного режима оказывает влияние на ОУ.

Источник питания может быть любым, возможен вариант по схеме на рисунке 3. Контактные пластины могут иметь площадь не менее 1 см2. Плату нужно экранировать. Реле РЭС55А паспорт РС4.569.601.


Схема простого сенсорного выключателя
